Easy Setup and Comprehensive Network Visibility

DIP Switch Dante Optimization

Simple Dante networks are not difficult to set up and operate, but as network complexity grows the switches used need to be optimized for Dante operation in order to achieve maximum stability. Setting up QoS, IGMP Snooping, and other parameters on an intelligent switch can be a complex task, requiring specialized knowledge that is more the domain of IT technicians than audio engineers. The SWP1 series allows a Dante optimized setup to be recalled by simply flipping one DIP switch. No expertise or training is required.

3 Preset VLAN Types

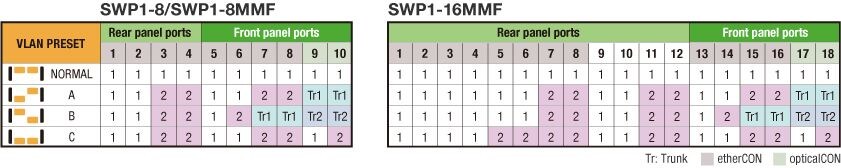

A truly efficient network should be able to handle multiple services simultaneously: Dante communication, StageMix and other smart device functions, computer software that allows digital mixer or power amplifier control, and perhaps more. But the more communication you combine on one network, the greater the chance for interference and problems. The use of virtual VLAN domains to isolate the various types of data is the ideal solution, but this type of setup also requires some IT expertise. The SWP1 series includes three VLAN presets that can be simply selected via a DIP switch. There’s also a USER mode that allows fully customized VLAN setup.

*SWP1-8 ports 9 and 10, SWP1-8MMF port 10, and SWP1-16MMF port 18 become available when the optional MMF-SWP1 is installed.

Kiểm Soát Bao Quát Mạng

Việc quản lý mạng Dante hiệu quả phụ thuộc vào nhiều tham số như lưu lượng mạng, trạng thái bộ chuyển đổi và thông tin của các thiết bị Dante riêng lẻ. Ứng dụng Yamaha LAN Monitor chuyên dụng cho phép theo dõi toàn diện tất cả các thông số cần thiết trên một màn hình duy nhất khi được sử dụng với bộ chuyển Hệ SWP1. Chúng tôi gọi quan sát trực quan này là “kiểm soát bao quát mạng".Bạn thậm chí có thể lưu trạng thái mạng ổn định và đặt thông báo để báo bạn biết nếu có bất kỳ thông số nào thay đổi, nhờ đó có thể xác định và giải quyết tình huống nhanh chóng và dễ dàng. Ứng dụng Dante Controller cũng có thể được khởi chạy từ Yamaha LAN Monitor chỉ bằng một cú nhấp chuột, mang lại giải pháp tổng thể về mạng Dante trên duy nhất một máy tính.

*The software name of Yamaha Audio Network Monitor has been changed to Yamaha LAN Monitor.

Reliability and Connectivity

etherCON Connectors for Live Sound Reliability

Reliability is essential in live sound applications. Nothing can be allowed to interrupt the show. Conventional network switches usually have RJ45 connectors to match the connectors on the computers to which they will be connected, but the SWP1 series features durable, reliable etherCON connectors that are directly compatible with the etherCON connectors on Yamaha CL/QL series consoles and other Dante capable devices.

Optical Fiber and Network Redundancy Support (option required for redundancy)

The SWP1-8MMF and SWP1-16MMF include multi-mode fiber capable opticalCON connectors. Both models allow transmission over distances of up to 300 meters. The optional MMF-SWP1 optical fiber module can be added to allow two optical fiber cables to be run for redundant connection. Rapid spanning tree protocol (RSTP) is also supported for redundant connections.

EXT DC INPUT for Power Supply Redundancy

SWP1 series switches include an XLR-4-32 type EXT DC INPUT connector in addition to the standard AC IN connector. +24V DC supplied to the EXT DC INPUT connector provides redundant power that can keep the device running if a problem occurs in the AC supply. For further reliability the AC connector is a locking type (V-Lock) that minimizes the possibility of accidental disconnection.

Network Visibility Advantages

Bộ chuyển đổi mạng dòng SWP1 của Yamaha được chế tạo riêng nhằm giúp người dùng tận dụng tối đa khả năng thiết lập linh hoạt nhất và vận hành dễ dàng nhất. Thiết bị giúp thực hiện tối ưu hóa Dante chỉ với một lần chạm kết hợp với tính năng quản lý của Dante khi truyền tải âm thanh. Phần mềm Yamaha LAN Monitor hỗ trợ dòng SWP1 giúp theo dõi và quản lý toàn diện với không với chỉ một bộ chuyển đổi của hệ SWP1, mà còn cả với các thiết bị Dante khác đã kết nối. Giao thức L2MS (Dịch vụ Quản lý Layer 2) chính hãng của Yamaha bổ sung tính năng "kiểm soát bao quát mạng" (“network visibility”) vào tất cả các thiết bị Dante nào được kết nối với bộ chuyển đổi của dòng SWP1.

*The software name of Yamaha Audio Network Monitor has been changed to Yamaha LAN Monitor.

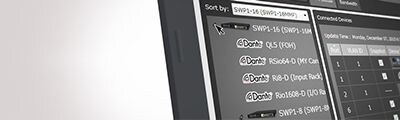

LAN Mapping giúp hiển thị tổng quan toàn bộ mạng

Để hiểu được nhiều bộ chuyển đổi được lắp đặt tại những vị trí khác nhau kết nối với nhau như thế nào, và các thiết bị mạng kết nối như thế nào với các bộ chuyển đổi đó là một nhiệm vụ khó khăn và cần nhiều thời gian. Yamaha LAN Monitor hiển thị rõ cấu trúc liên kết mạng tổng thể, cung cấp cho người dùng cái nhìn toàn diện về cách các bộ chuyển đổi và thiết bị mạng Dante được kết nối với nhau. Chỉ cần kết nối máy tính với bộ chuyển đổi thuộc hệ SWP1 gần nhất và chạy phần mềm Yamaha LAN Monitor.

Port Status and Bandwidth Utilization

The Yamaha Audio Network Monitor includes a port status and bandwidth display that clearly shows the connection status of each network switch port, information about the connected devices, the communication speed at each port, and the bandwidth utilization at each port.

Dante Device Info

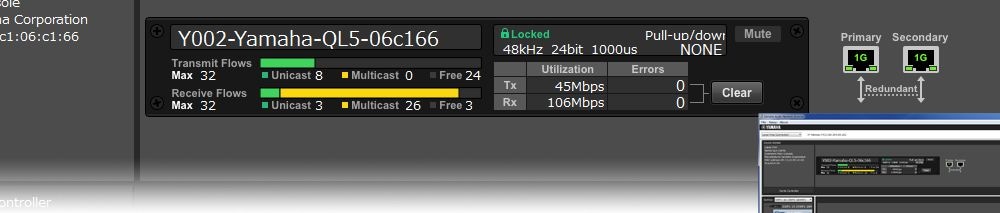

Device information and monitoring is also available for any Dante devices connected to SWP1 series switches on the network. The ability to monitor primary and secondary port status as well as transmit and receive flow is important to achieving stable, reliable Dante audio communication. This capability lets you keep an eye on the overall “health” of the network.

1-click Dante Controller Launch

A Dante Controller button at the top of the Yamaha Audio Network Monitor interface lets you launch the Dante Controller with a single click (the Dante Controller software must be installed on the computer). Seamless switching between the Yamaha Audio Network Monitor and Dante Controller provides total Dante network control from a single computer.

Snapshot Function Makes Troubleshooting Easy

You can take a “snapshot” of the network status when set up as required. The software can then automatically keep track of the settings and alert you to any changes. You could take a snapshot of the network during rehearsal, and then you’d be alerted if a cable is disconnected, if a device is turned off, or if a wrong connection is made prior to the performance, for example.

Enhanced Device ID with Icons, Labels, and Comments

Identifying devices connected to a switch by only their IP or MAC address is a difficult and error-prone approach. Connected Dante devices are identified by a Dante icon as well as a device ID previously set up via the Dante Controller software. You can also enter additional info, such as the location of the device, in the Label and Comment fields.

Detailed Switch Settings and Firmware Updates

The web GUI for each device can be recalled to provide access to “deep” settings and allow firmware updates.
