SWR2311P-10GBộ chuyển đổi mạng L2

Các thiết lập khuyến nghị để vận hành mạng Dante ổn định (như QoS, EEE và IGMP Snooping) có thể được thực hiện dễ dàng.

Cổng LAN hỗ trợ cấp nguồn PoE: 8 (cổng 1–8)
Cổng combo LAN/SFP: 2 (cổng 9, 10) (Cổng LAN và khe SFP sử dụng độc lập, không đồng thời)
Cấp nguồn PoE tuân thủ chuẩn IEEE 802.3at, có thể cung cấp tối đa 30W cho tất cả các cổng PoE
Tích hợp máy chủ RADIUS để quản lý bảo mật nâng cao

Options

SFP-SWRG-LXMô-đun SFP

SFP module cho dòng SWX/SWR switches

Khoảng cách truyền tối đa: 10km*
Dây cáp tương thích: Cáp quang Single-mode (9/125μm)
Tiêu chuẩn quy định: IEEE802.3z, 1000BASE-LX
Đầu nối: Đầu nối LC 2 chạc
Bước sóng quang: 1,310nm
Hỗ trợ cho SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
*Hiệu suất sản phẩm có thể không đúng với thông số kỹ thuật nếu cáp quang hoặc phụ kiện không đủ tiêu chuẩn.

SFP-SWRG-SXMô-đun SFP

SFP module cho dòng SWX/SWR switches

Khoảng cách truyền tối đa: 550m (50/125μm) / 300m (62.5/125μm)*
Dây cáp tương thích: Cáp quang Multi-mode (50/125μm, 62,5/125μm)
Tiêu chuẩn quy định: IEEE802.3z, 1000BASE-SX
Đầu nối: Đầu nối LC 2 chạc
Bước sóng quang: 850nm
Hỗ trợ cho SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
*Hiệu suất sản phẩm có thể không đúng với thông số kỹ thuật nếu cáp quang hoặc phụ kiện không đủ tiêu chuẩn.

RK-SWR

Phụ kiện gắn rack cho dòng switch SWX và SWR

Kích thước: D 482,6 mm x R 300 mm x C 44mm
Trọng lượng: 1,7kg
Dành cho SWR2311P-10G, SWR2310-10G, SWX2210P-10G, SWR2100P-10G

WK-SWR

Phụ kiện gắn tường dành cho switch dòng SWX và SWR

Kích thước: D 249 mm x R 3,3 mm x C 270mm
Trọng lượng: 0,37kg
Hỗ trợ cho SWR2311P-10G / SWR2310-10G / SWR2310-18GT / SWX2210P-10G / SWX2100P-10G
Bộ switch có thể gắn lên tường hoặc trần nhà với độ cao không quá 2m*
*KHÔNG lắp đặt để cổng LAN hướng lên trên hoặc xuống dưới.

Tính năng

Bộ chuyển đổi mạng L2 thông minh hỗ trợ PoE

SWR2311P-10G là bộ chuyển đổi L2 thông minh có khả năng cấp nguồn cho các thiết bị sử dụng PoE trong mạng. Yamaha đã kết hợp chuyên môn của mình trong cả lĩnh vực mạng và âm thanh chuyên nghiệp để phát triển sản phẩm này như một bộ chuyển đổi L2 được tối ưu hóa cho các mạng âm thanh Dante.

Bộ chuyển đổi L2 thông minh với chức năng tối ưu hóa Dante và cấp nguồn PoE

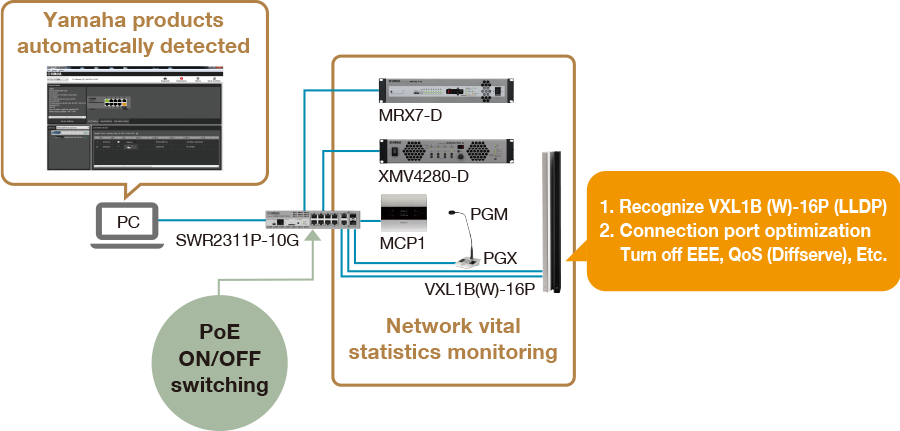

SWR2311P-10G là bộ chuyển đổi L2 thông minh cung cấp chức năng lý tưởng cho mạng âm thanh số Dante, được phát triển bởi tập đoàn Audinate và hiện đang được sử dụng rộng rãi trên toàn thế giới. Thiết bị này cho phép xây dựng một mạng ổn định, đơn giản hóa các thao tác cài đặt, giám sát, quản lý và vận hành. Khi kết nối VXL1-16P với SWR2311P-10G, các cài đặt tối ưu cho Dante sẽ được thực hiện tự động thông qua LLDP – giao thức truyền thông tin quản lý hệ thống giữa các thiết bị liền kề. Các cổng hỗ trợ PoE có thể đồng thời cấp nguồn tối đa 30W cho tất cả các cổng. Thiết bị có thể cấp nguồn không chỉ cho các thiết bị PoE như bộ điều khiển gắn tường MCP1 (dùng để điều chỉnh âm lượng thiết bị âm thanh trong phòng họp) hoặc điểm truy cập không dây, mà còn cung cấp đủ nguồn cho các thiết bị yêu cầu công suất cao hơn như VXL1B-16P hoặc VXL1W-16P.

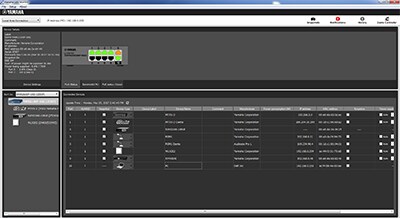

Toàn cảnh mạng hoàn chỉnh

Sử dụng phần mềm chuyên dụng Yamaha LAN Monitor cho phép xử lý sự cố nhanh chóng: bạn có thể kiểm tra trạng thái cấp nguồn PoE, bật/tắt nguồn PoE và sử dụng chức năng snapshot để phát hiện sự cố bằng cách so sánh với trạng thái mạng ban đầu. Giao diện Web GUI cung cấp đầy đủ các chức năng giám sát, bao gồm cả cài đặt theo dõi hoạt động (dead/alive monitoring) của thiết bị PoE, cho phép bạn khởi động lại thiết bị khi xảy ra sự cố, hoặc gửi thông báo lỗi qua email.

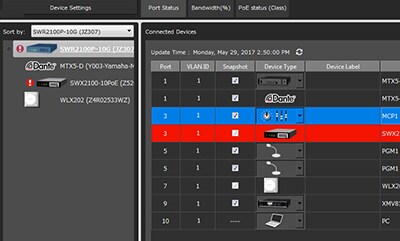

Chức năng Snapshot giúp xử lý sự cố dễ dàng

Bạn có thể chụp một “snapshot” (ảnh chụp nhanh) của trạng thái mạng tại thời điểm thiết lập. Phần mềm sau đó sẽ tự động theo dõi các cài đặt này và cảnh báo bạn nếu có bất kỳ thay đổi nào. Ví dụ: nếu một dây cáp bị ngắt kết nối, thiết bị bị tắt hoặc kết nối sai trước khi sự kiện bắt đầu, phần mềm sẽ gửi cảnh báo.

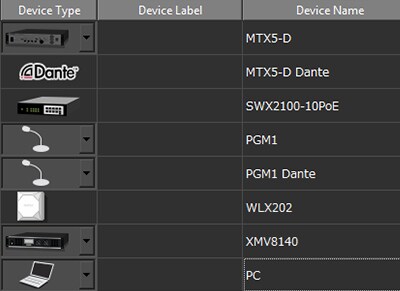

Nhận diện thiết bị nâng cao với biểu tượng, nhãn và ghi chú

Việc xác định thiết bị chỉ dựa trên địa chỉ IP hoặc MAC là khó và dễ sai sót. Các thiết bị Dante được kết nối sẽ hiển thị biểu tượng Dante cùng ID thiết bị đã thiết lập trong phần mềm Dante Controller. Bạn cũng có thể thêm thông tin như vị trí thiết bị vào các trường Label (Nhãn) và Comment (Ghi chú).

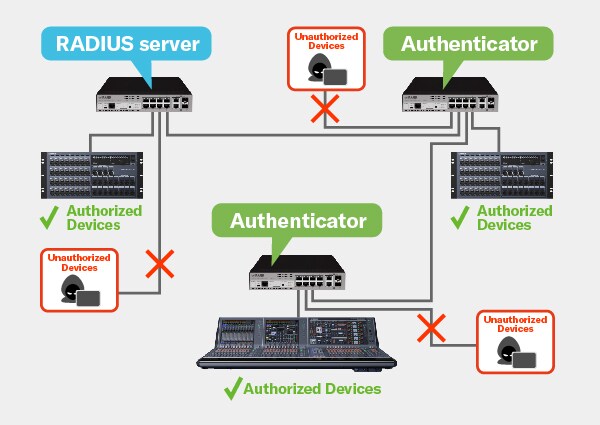

Quản lý bảo mật thông minh

Bên cạnh chức năng VLAN, SWR2311P-10G còn được tích hợp máy chủ RADIUS. Bằng cách cấu hình một bộ chuyển đổi làm máy chủ RADIUS và liên kết các bộ chuyển đổi khác với nó, bạn có thể ngăn chặn truy cập trái phép vào mạng, ngay cả trong hệ thống quy mô lớn và phức tạp. Việc xác thực thiết bị có thể được thiết lập nhanh chóng qua giao diện Web GUI.

SWR2311P-10G Technical Data

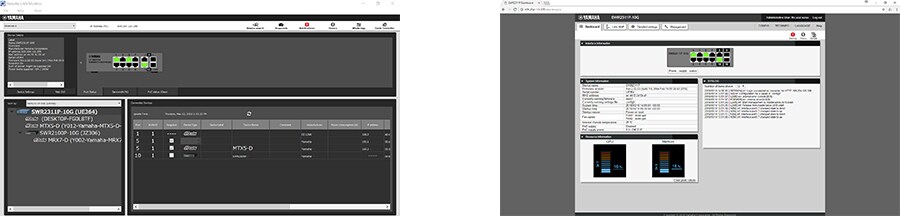

Hiển thị mạng bằng “LAN Map Light”

SWR2311P-10G hỗ trợ chức năng hiển thị trực quan LAN Map Light qua Web GUI*. Cài đặt thiết bị có thể được thực hiện qua giao diện đồ họa thay vì dòng lệnh. Web GUI cung cấp nhiều chức năng giám sát như: theo dõi thiết bị PoE, khởi động lại khi gặp sự cố, cài đặt gửi email khi phát hiện lỗi...Với giao thức độc quyền của Yamaha L2MS, bạn có thể kiểm tra địa chỉ IP của các thiết bị mạng Yamaha như SWR2311P-10G, SWR2100P series, SWP1 và các thiết bị mạng kết nối kèm theo. Hệ thống hỗ trợ từ giai đoạn thiết kế đến bảo trì.

*Truy cập Web GUI từ phần mềm Yamaha LAN Monitor. Vui lòng cài đặt Yamaha LAN Monitor trước đó.

Khe cắm thẻ microSD

Có thể sử dụng thẻ microSD để sao lưu dữ liệu trong máy, kích hoạt và cập nhật firmware.

Kết nối qua cáp quang

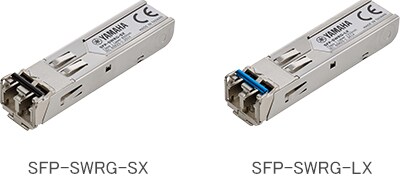

Trong những trường hợp cần kết nối thiết bị Dante ở khoảng cách trên 100 mét, bạn có thể sử dụng module SFP chuyên dụng như SFP-SWRG-SX hoặc SFP-SWRG-LX để đảm bảo tín hiệu ổn định, giảm thiểu suy hao và tăng cường khả năng chống nhiễu điện từ trên quãng đường truyền dài.

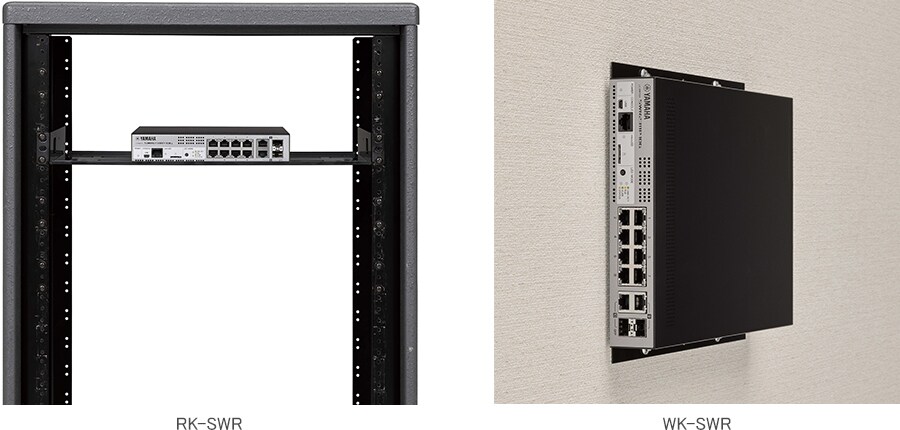

Phụ kiện tùy chọn tăng tính linh hoạt lắp đặt

Phụ kiện gắn rack RK-SWR (bán rời) có thể dùng để gắn thiết bị vào tủ rack 19 inch. Phụ kiện gắn tường WK-SWR cho phép lắp đặt thiết bị lên tường hoặc trần nhà với chiều cao không quá 2m (Không lắp với cổng LAN hướng lên hoặc hướng xuống), giúp mở rộng lựa chọn vị trí lắp đặt.

Hệ thống

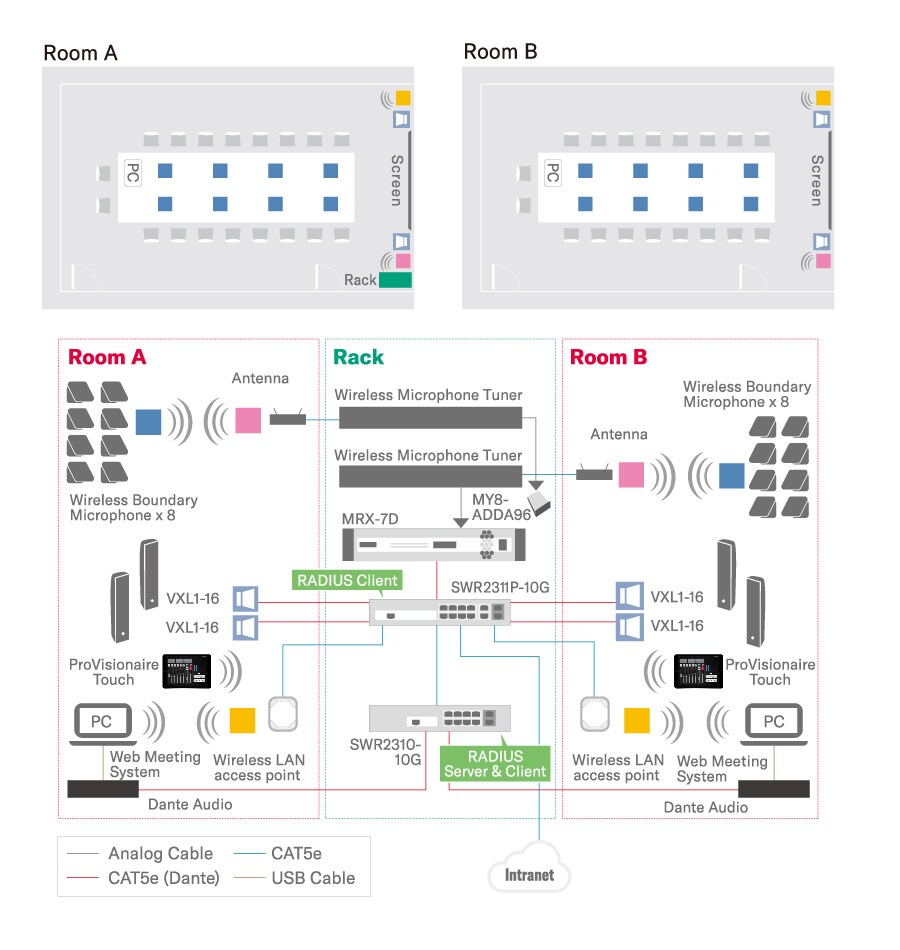

System Example

- This sample system for a conference room includes a remote conferencing system, built around a digital signal processor, which allows conferences to be shared with remote locations.

- By networking from input to output, administrative operation performance improves, such as management from setting change to troubleshooting with one PC.

- This system has been designed to provide optimum sound for meetings and conferences, making use of the excellent projection provided by the VXL1-16P to ensure ample volume and clarity right to the back of the room.

- By setting up one switch as a RADIUS server and linking other switches, unauthorized network access can be effectively blocked for enhanced security.
