SWR2100P-10GBộ chuyển đổi mạng L2

Switch mạng dòng SWR2100P được trang bị 10 cổng RJ45.

Cổng hỗ trợ cấp nguồn PoE: cổng 1–9 / Cổng uplink: cổng số 9
Công suất tối đa mỗi cổng PoE: 30W / Tổng công suất PoE của toàn bộ thiết bị: 70W

SWR2100P-5G Bộ chuyển đổi L2

Bộ chuyển đổi mạng dòng SWR2100P được trang bị năm cổng RJ45.

Cổng hỗ trợ cấp nguồn PoE: cổng 1–4 / Cổng uplink: cổng số 5
Công suất tối đa mỗi cổng PoE: 30W (Tổng công suất toàn bộ các cổng: 70W)

Options

RK-SWR

Phụ kiện gắn rack cho dòng switch SWX và SWR

Kích thước: D 482,6 mm x R 300 mm x C 44mm
Trọng lượng: 1,7kg
Dành cho SWR2311P-10G, SWR2310-10G, SWX2210P-10G, SWR2100P-10G

Tính năng

Bộ chuyển đổi mạng L2 đơn giản với PoE

Yamaha đã dựa trên kiến thức về cả công nghệ thông tin và âm thanh chuyên nghiệp để cung cấp bộ chuyển đổi L2 đơn giản, đã được tối ưu hóa cho việc lắp đặt âm thanh kết nối mạng. Bộ chuyển đổi có thể kết hợp với "Yamaha LAN Monitor", đây là một phần mềm máy tính chuyên dụng có khả năng "nhìn bao quát mạng" để cho phép người dùng giám sát và điều khiển toàn diện.

Cung cấp nguồn cho các thiết bị Dante hỗ trợ PoE trong mạng

Dòng “SWR2100P” là các bộ chuyển đổi L2 đơn giản, có thể cấp nguồn cũng như truyền tín hiệu âm thanh và điều khiển đến thiết bị Dante hỗ trợ PoE như micro trạm thông báo “PGM1” chỉ qua một sợi cáp Ethernet. Vì nguồn điện và tín hiệu mạng được tích hợp qua cùng một dây, số lượng cáp cần sử dụng sẽ giảm, khoảng cách kết nối được mở rộng, từ đó tăng mức độ linh hoạt trong việc lắp đặt thiết bị Dante và cải thiện tính linh hoạt trong thi công.

Giám sát toàn diện

Các hệ thống sử dụng bộ chuyển đổi L2 SWR2100P-5G hoặc SWR2100P-10G cho phép giám sát toàn diện mạng thông qua phần mềm chuyên dụng Yamaha LAN Monitor, bao gồm cả khả năng theo dõi trạng thái cấp nguồn PoE và bật/tắt nguồn từ xa.

Bao quát toàn bộ mạng

Việc nắm bắt các bộ chuyển đổi được lắp đặt tại nhiều vị trí khác nhau kết nối như thế nào, cũng như các thiết bị mạng kết nối ra sao với các bộ chuyển đổi đó, là một nhiệm vụ phức tạp và tốn thời gian. Yamaha LAN Monitor hiển thị rõ ràng sơ đồ liên kết mạng tổng thể, giúp người dùng có cái nhìn toàn diện về cách các bộ chuyển đổi và thiết bị mạng Dante đang được kết nối. Chỉ cần kết nối máy tính với bộ chuyển đổi SWR2100P gần nhất và khởi chạy phần mềm Yamaha LAN Monitor.

Chức năng Snapshot giúp khắc phục sự cố dễ dàng hơn

Bạn có thể chụp “snapshot” (ảnh chụp nhanh) trạng thái mạng khi đã thiết lập hoàn chỉnh. Phần mềm sẽ tự động theo dõi các thiết lập và cảnh báo nếu có bất kỳ thay đổi nào. Ví dụ, bạn có thể chụp snapshot của mạng và phần mềm sẽ cảnh báo nếu một dây cáp bị rút ra, thiết bị bị tắt hoặc kết nối sai trước khi sự kiện bắt đầu.

Nhận diện thiết bị nâng cao với biểu tượng, nhãn và ghi chú

Việc xác định thiết bị kết nối với bộ chuyển đổi chỉ qua địa chỉ IP hoặc MAC rất khó và dễ nhầm lẫn. Các thiết bị Dante kết nối được hiển thị kèm theo biểu tượng Dante cùng với ID thiết bị đã được thiết lập trước bằng phần mềm Dante Controller. Bạn cũng có thể nhập thêm thông tin như vị trí thiết bị trong các trường Nhãn (Label) và Ghi chú (Comment).

Giám sát tập trung và khởi động lại thiết bị từ xa phân bố trên diện rộng

Nếu thiết bị giám sát không phản hồi với tín hiệu Ping, hệ thống sẽ xác định rằng có sự cố và tự động ngắt nguồn PoE đến thiết bị đó, sau đó khôi phục nguồn cấp. Việc này sẽ khởi động lại thiết bị giám sát và cố gắng khôi phục trạng thái hoạt động. Nhờ khả năng quản lý trạng thái tập trung của các thiết bị phân bố rộng rãi, việc quản lý thiết bị trở nên trơn tru và hiệu quả hơn rất nhiều.

Hệ thống

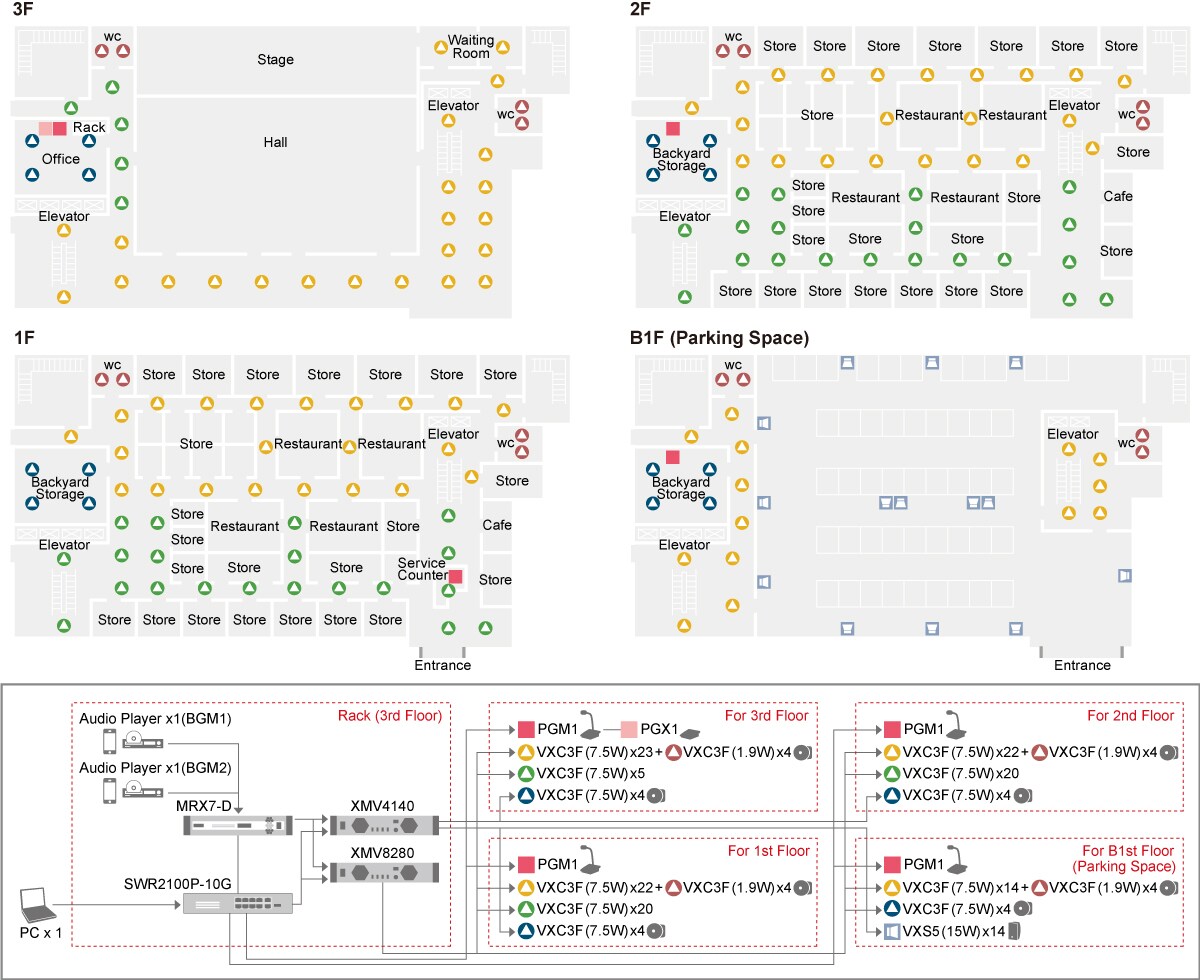

System Example

SWR2100P series switches not only make it easier to design and install audio network systems, but result in more convenient and controllable installations as well. A combination of MRX7-D and XMV devices is ideal for large-scale applications such as shopping centers. In this system, Dante compatible PGM1 units can be added to provide multiple remote paging stations. In the setup shown, a PGM1 unit located in the 3rd floor office is set up as a master station that will take priority over all other PGM1 units for emergency announcements. The VXC3F and VXS5 speakers allow high-impedance connections, making it possible to distribute multiple speakers over a wide area for broad coverage. A tap on the speakers allows output wattage to be easily changed to create the desired BGM and announcement balance, even after installation.
