VXL Series

Các dòng sản phẩm

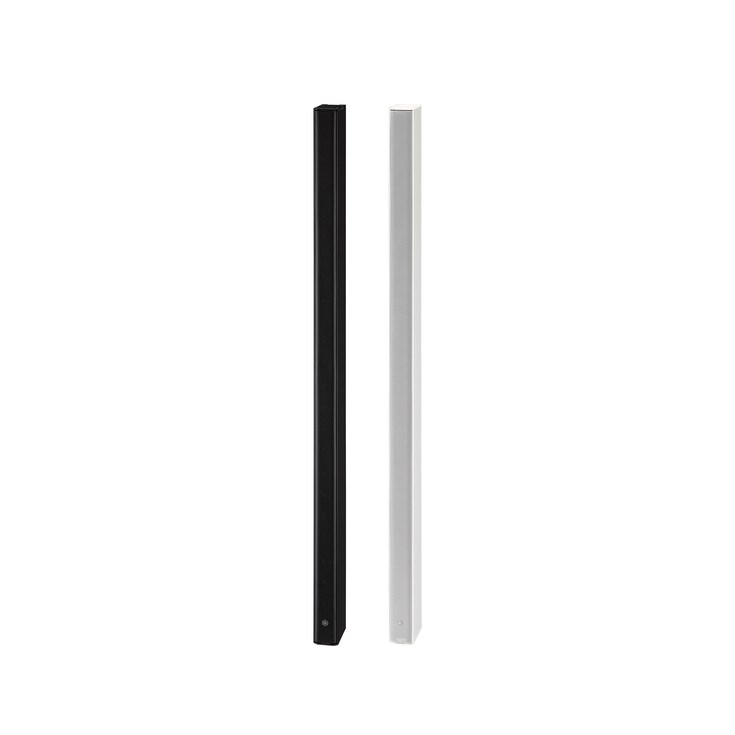

VXL1B-24 / VXL1W-24

Loa array mỏng với 24 x 1.5” driver

Loa toàn dải 1,5 inch (3,75 cm) với nam châm neodymi
Phân tán ngang rộng cho mức SPL đồng đều trên khu vực rộng
Góc phủ dọc có thể chọn từ hai chế độ, Bình thường và Rộng
Thiết kế thanh mảnh phù hợp với mọi trang trí nội thất
Có màu đen hoặc trắng
Vỏ có thể sơn cho phù hợp với môi trường xung quanh
Giá đỡ gắn tường được cung cấp
Tùy chọn phần cứng cho nhiều nhu cầu lắp đặt khác nhau

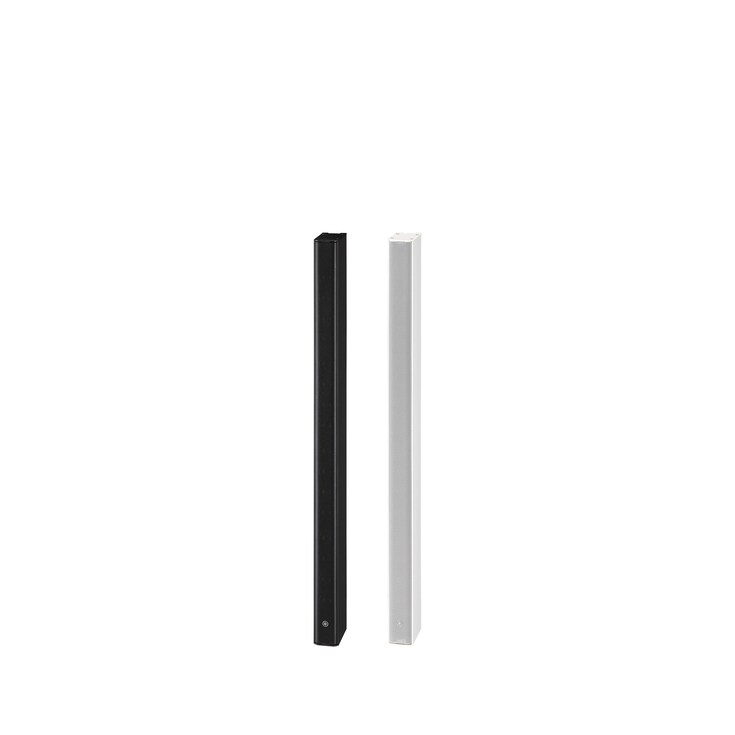

VXL1B-16 / VXL1W-16

Loa array mỏng với 16 x 1.5” driver

Loa toàn dải 1,5 inch (3,75 cm) với nam châm neodymi
Phân tán ngang rộng cho mức SPL đồng đều trên khu vực rộng
Góc phủ dọc có thể chọn từ hai chế độ, Bình thường và Rộng
Thiết kế thanh mảnh phù hợp với mọi trang trí nội thất
Có màu đen hoặc trắng
Vỏ có thể sơn cho phù hợp với môi trường xung quanh
Giá đỡ gắn tường được cung cấp
Tùy chọn phần cứng cho nhiều nhu cầu lắp đặt khác nhau

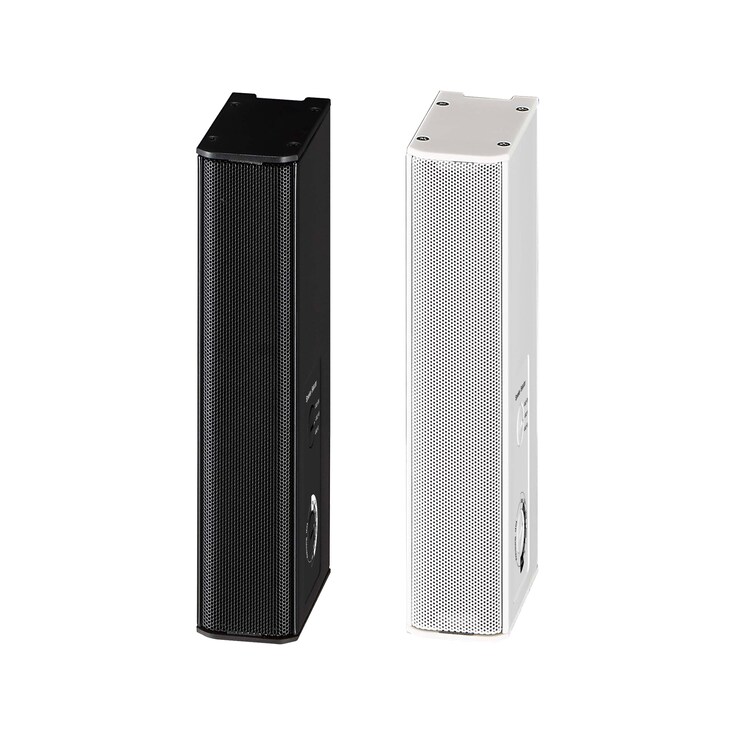

VXL1B-8 / VXL1W-8

Loa array mỏng với 8 x 1.5” driver

Loa toàn dải 1,5 inch (3,75 cm) với nam châm neodymi
Phân tán ngang rộng cho mức SPL đồng đều trên khu vực rộng
Thiết kế thanh mảnh phù hợp với mọi trang trí nội thất
Có màu đen hoặc trắng
Vỏ có thể sơn cho phù hợp với môi trường xung quanh
Giá đỡ gắn tường được cung cấp
Tùy chọn phần cứng cho nhiều nhu cầu lắp đặt khác nhau

VXL1B-24-WR / VXL1W-24-WR

Loa array mỏng với 24 x 1.5” driver

Mô hình chống thời tiết
IP55
Loa toàn dải 1,5 inch (3,75 cm) với nam châm neodymi
Phân tán ngang rộng cho mức SPL đồng đều trên khu vực rộng
Góc phủ dọc có thể chọn từ hai chế độ, Bình thường và Rộng
Thiết kế thanh mảnh phù hợp với mọi trang trí nội thất
Có màu đen hoặc trắng
Vỏ có thể sơn cho phù hợp với môi trường xung quanh
Giá đỡ chuyên dụng tùy chọn cho các lắp đặt ngoài trời

VXL1B-16-WR / VXL1W-16-WR

Loa array mỏng với 16 x 1.5'' driver

Mô hình chống thời tiết
IP55
Loa toàn dải 1,5 inch (3,75 cm) với nam châm neodymi
Phân tán ngang rộng cho mức SPL đồng đều trên khu vực rộng
Góc phủ dọc có thể chọn từ hai chế độ, Bình thường và Rộng
Thiết kế thanh mảnh phù hợp với mọi trang trí nội thất
Có màu đen hoặc trắng
Vỏ có thể sơn cho phù hợp với môi trường xung quanh
Giá đỡ chuyên dụng tùy chọn cho các lắp đặt ngoài trời

VXL1B-8-WR / VXL1W-8-WR

Loa array mỏng với 8 x 1.5” driver

Mô hình chống thời tiết
IP55
Loa toàn dải 1,5 inch (3,75 cm) với nam châm neodymi
Phân tán ngang rộng cho mức SPL đồng đều trên khu vực rộng
Thiết kế thanh mảnh phù hợp với mọi trang trí nội thất
Có màu đen hoặc trắng
Vỏ có thể sơn cho phù hợp với môi trường xung quanh
Giá đỡ chuyên dụng tùy chọn cho các lắp đặt ngoài trời

Linh Kiện

WMB-L1B / WMB-L1W

Giá treo tường cho loa dòng VXL

Model tương thích: VXL1-24, VXL1-16, VXL1-8 và VXL1-16P
Giá treo tường cho phép điều chỉnh góc dọc và ngang, mang lại sự linh hoạt trong lắp đặt.

VCB-L1B

Giá đỡ ghép nối dọc cho dòng VXL

Các mẫu tương thích: VXL1-24/16
Giá đỡ mở rộng cho khớp nối loa dòng VXL dọc

VCSB-L1B / VCSB-L1W

Giá đỡ hỗ trợ kết hợp đứng cho dòng VXL

Mô hình tương thích: VXL1-24/16
Giá đỡ hỗ trợ cho dòng loa VXL lắp thẳng đứng với khả năng điều chỉnh góc xuống

HCB-L1B

Giá nối ngang cho loa dòng VXL

Model tương thích: VXL1-24, VXL1-16, VXL1-8 và VXL1-16P
Giá nối mở rộng để ghép loa dòng VXL theo phương ngang.

PWMB-L1B-WR / PWMB-L1W-WR

Giá đỡ gắn cột và tường cho VXL1-24/16/8-WR

Các mô hình tương thích: VXL1-24/16/8-WR
Giá đỡ gắn cột và tường với khả năng điều chỉnh góc dọc và ngang cho lắp đặt ngoài trời
Chống thời tiết

PA-L1B

Giá nối mở rộng để ghép loa dòng VXL theo phương ngang.

Model tương thích: VXL1-24, VXL1-16, VXL1-8 và VXL1-16P
Bộ chuyển đổi mở rộng để gắn loa dòng VXL lên cột
Kích thước: 46.5 (R) × 190 (C) × 98 (S) mm
Phù hợp cho cột có đường kính: 35 mm
Trọng lượng: 0.60 kg

ST-L1Ba / ST-L1Wa

Bộ biến áp loa cho dòng VXL

Các mô hình tương thích: VXL1-24/16/8 (-WR)
Bộ biến áp loa cho hệ thống trở kháng cao
Chống thời tiết, chỉ số bảo vệ IP55

Tính năng

Sắc sảo – Gọn gàng - Bền bỉ

Dòng loa dòng VXL kết hợp độc đáo giữa chất lượng âm thanh vượt trội với thiết kế mỏng, gọn gàng, khả năng lắp đặt lý tưởng cho nhiều môi trường khác nhau.

Dòng loa line array mang đến khả năng trình diễn tuyệt vời cũng như sự ổn định về âm lượng và chất lượng đồng nhất trong một khu vực rộng, giúp VXL series trở thành lựa chọn tuyệt vời cho các sảnh đa năng, giảng đường, phòng hội nghị, nhà thờ và những nơi yêu cầu độ rõ nét tối đa trong khu vực nghe.

Dòng loa VXL bao gồm ba mẫu với số lượng loa khác nhau. Các mẫu có thể kết hợp để phục vụ tối ưu cho nhiều không gian và tình huống khác nhau. Hơn nữa, các mẫu chống thời tiết được xếp hạng IP-55 (WR) được thiết kế hoàn hảo cho các ứng dụng ngoài trời.

Vỏ ngoài mỏng chỉ 54 milimet và thiết kế lưới tản nhiệt cong thanh lịch hài hòa với bất cứ không gian nào, đồng thời mang lại âm thanh đồng nhất, chất lượng hàng đầu cho việc tái tạo giọng nói và âm nhạc trong một loạt các ứng dụng.

Loa array mỏng kết hợp chất lượng âm thanh cao với thiết kế thanh lịch

Loa dòng VXL có kích thước chỉ rộng 54 mm, tạo ra một dáng vẻ thon gọn và thanh thoát, dễ dàng hòa hợp với mọi kiểu trang trí nội thất. Bí quyết để đạt được kích thước mỏng này nằm ở các củ loa toàn dải 1.5 inch nhỏ gọn. Tuy nhiên, không chỉ vẻ ngoài được chú trọng. Những củ loa nhỏ này đã được thiết kế tỉ mỉ với nam châm neodymium và các vật liệu cao cấp nhằm mang lại dải tần tự nhiên xuống tới 77 Hz*, cho hiệu suất toàn dải lý tưởng cả trong phát biểu lẫn tái tạo âm nhạc.

*Áp dụng cho VXL 1 - 24

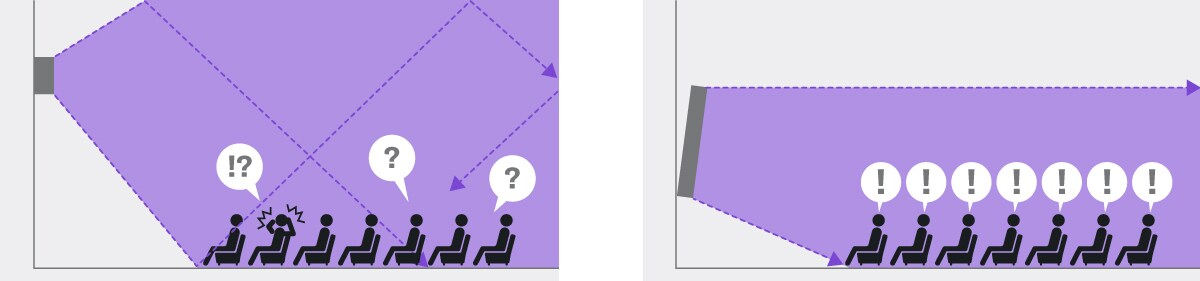

Các trình điều khiển hiệu suất cao với nam châm neodymium được sắp xếp theo chiều dọc để tạo ra nguồn dòng đạt được khả năng chiếu tuyệt vời. Âm thanh không lan truyền theo hướng thẳng đứng và có thể tránh được sự phản xạ không cần thiết, do đó VXL có thể truyền âm thanh có độ rõ nét cao đến khu vực mục tiêu.

Sau đây là hướng dẫn tham khảo nhanh để lựa chọn phù hợp cho dòng VXL.

Để biết thông tin mô phỏng chi tiết hơn, hãy tham khảo VXL Selection Assistant.

D: Khoảng cách từ người nói đến khán giả xa nhất*

*Sự khác biệt về SPL giữa khán giả gần nhất và xa nhất nằm trong phạm vi 10dB SPL.

	Distance D
VXL1-8	9.5m (31 feet)
VXL1-16	13.5m (44 feet)
VXL1-24	25m (82 feet)

*Khoảng cách từ loa đến khán giả gần nhất: 3m

*Khoảng cách từ sàn đến đáy loa: 1,1m

Đối với không gian lớn hơn nhiều, nên sử dụng loa đôi theo phương thẳng đứng.

	Distance D
VXL1-16 + VXL1-16	33m (108 feet)
VXL1-24 (upper) + VXL1-16 (lower)	42m (138 feet)
VXL1-24 + VXL1-24	46m (151 feet)

*Khoảng cách từ loa đến khán giả gần nhất: 4m

*Khoảng cách từ sàn đến đáy loa: 1,1m

Khả năng mở rộng tuyệt vời

Các bộ phận điều khiển nhỏ gọn được sử dụng trong dòng VXL góp phần tạo ra sự phân tán theo chiều ngang rộng. Một công tắc bảng điều khiển phía sau cho phép mở rộng sự phân tán theo chiều dọc xuống dưới để có thể đáp ứng được nhiều ứng dụng khác nhau.** Mức áp suất âm thanh và phạm vi phủ sóng có thể được điều chỉnh thêm theo yêu cầu bằng cách kết hợp các mô hình với số lượng bộ phận điều khiển khác nhau, mở rộng phạm vi ứng dụng tiềm năng.

** Sự phân tán theo chiều dọc VXL1-8 được cố định

Mở rộng phạm vi phủ sóng theo chiều dọc

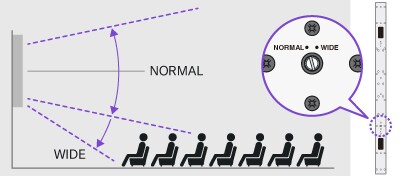

Phạm vi phủ sóng theo chiều dọc có thể được điều chỉnh thông qua công tắc ở mặt sau. Đặt công tắc thành “Rộng” sẽ chỉ mở rộng góc phân tán theo hướng xuống dưới, cải thiện phạm vi phủ sóng ở phía trước khu vực nghe trong trường hợp loa được lắp ở vị trí cao.

Mô hình chống thời tiết

Dòng sản phẩm VXL bao gồm các mô hình chống thời tiết được thiết kế để sử dụng an toàn ngoài trời. Với cấu trúc ngăn ngừa thâm nhập của nước mưa, VXL-WR đạt được chỉ số bảo vệ IP55. Các quy trình phủ mới được cải tiến và vật liệu bộ chuyển đổi loa đã được triển khai để cải thiện khả năng chống tia UV và ngăn ngừa rỉ sét.

Các biện pháp chống rỉ sét tiên tiến hơn đã được áp dụng cho các mô hình chống thời tiết, chẳng hạn như thay thế ốc vít trên bề mặt tiếp xúc với môi trường bằng thép không gỉ có độ chống rỉ cao, và thay đổi các quy trình lắp ráp và sản xuất để ngăn ngừa hư hỏng lớp phủ bảo vệ thân chính khỏi rỉ sét.

*Không lắp đặt sản phẩm này trong môi trường khắc nghiệt vượt quá chỉ số bảo vệ IP áp dụng, hoặc nơi có sự cố của muối hoặc khí ăn mòn, vì điều này có thể gây ra hỏng hóc.

Ứng dụng phù hợp

- Nhạc nền cho sân thượng ngoài trời của nhà hàng và quán cà phê, hoặc cho công viên chủ đề

-Không gian công cộng ngoài trời

-Cơ sở tôn giáo như nhà thờ Hồi giáo

Không lắp đặt sản phẩm này tại các vị trí sau

-Các vị trí có thể bị ảnh hưởng bởi sự cố của muối

-Các vị trí có thể bị ảnh hưởng bởi khí ăn mòn

-Các vị trí có thể lo ngại về việc lỏng ốc vít do rung động nhiều

-Các vị trí có thể chịu nhiệt độ và độ ẩm cực cao, đặc biệt là những nơi dễ hình thành ngưng tụ

-Các vị trí có thể chịu nhiệt độ cực thấp hoặc cao, hoặc nhiệt độ môi trường nằm ngoài phạm vi nhiệt độ hoạt động khuyến nghị

-Phạm vi nhiệt độ hoạt động: -10°C đến 50°C

-Các vị trí dự kiến có tích tụ tuyết hoặc tuyết rơi dày đặc

*Chúng tôi không đảm bảo rằng sản phẩm này sẽ không bị hao mòn hoặc gặp trục trặc trong các môi trường khác ngoài những môi trường được đề cập ở trên.

Chân đế gắn ngoài trời

Chân đế gắn ngoài trời chuyên dụng với khả năng chống thời tiết và độ bền cao có sẵn.

-PWMB-L1B/W-WR

Tùy chọn lắp đặt linh hoạt

Ngoài giá đỡ gắn tường được cung cấp, còn có nhiều loại phần cứng tùy chọn để lắp đặt và thiết lập hệ thống thuận tiện trong hầu hết mọi môi trường.

VXL1-16 with included bracket
2 x VXL1-16 with VCSB-L1, VCB-L1 and WMB-L1
2 x VXL1-16 with HCB-L1 and WMB-L1

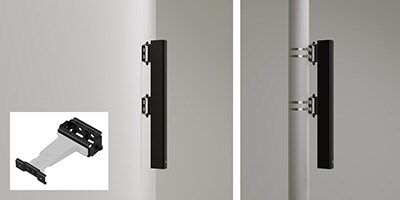

VXL1-16 với PWMB-L1-WR *Dây đai không bao gồm

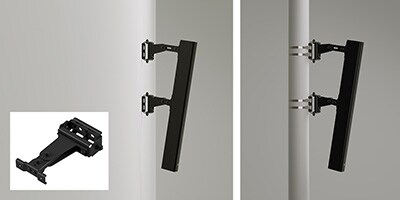

VXL1-16 với PWMB-L1-WR (Giá đỡ cho điều chỉnh 2 trục của một dãy loa chuyên dụng ngoài trời)

*Dây đai không bao gồm

Tải bảng tham khảo (PDF)

Presets loa chuyên dụng

Dòng VXL đi kèm với Presets loa chuyên dụng để tối đa hóa hiệu suất âm thanh theo loại cài đặt và ứng dụng.

Tìm tệp Presets tại đây.

Speaker Presets (File name)	Description
VXL1-**		For a single speaker, mounted on the wall.
VXL1-**_spch		For a single speaker, mounted on the wall. Optimized for speech use.
VXL1-**_sub		For a combination with VXS10S/VXS10ST subwoofer, mounted on the wall. Optimized for music playback.
VXL1-**_free		For a single speaker, mounted on the pole.
VXL1-_hc		For double speakers in horizontal coupling, mounted on the wall.
VXL1-**_##vc		For double speakers in vertical coupling, mounted on the wall.

Hệ thống

Ví dụ hệ thống 1: Phòng hội nghị

Hệ thống này được thiết kế để cung cấp âm thanh tối ưu cho các cuộc họp và hội nghị, tận dụng khả năng chiếu tuyệt vời do VXL1-16 cung cấp để đảm bảo âm lượng và độ rõ nét đầy đủ ngay phía sau phòng. Cấu hình mảng dòng mỏng tăng thêm sức hấp dẫn về mặt thị giác tinh tế cho đồ trang trí của căn phòng.

Ví dụ hệ thống 2: Giảng đường

Loa array đường thẳng được ghép theo chiều dọc dễ dàng cung cấp phạm vi phủ sóng toàn diện, đồng đều trong giảng đường dốc, nơi mà một loa duy nhất sẽ không đủ.
