SWR2310

Các dòng sản phẩm

SWR2310-28GTBộ chuyển đổi mạng L2

Bộ chuyển RJ45 L2 thông minh với 28 cổng

Số lượng cổng: 24 cổng LAN và 4 khe cắm SFP+
Máy chủ RADIUS được tích hợp để quản lý bảo mật nâng cao
Hỗ trợ sử dụng ứng dụng Yamaha Lan Monitor

SWR2310-18GTBộ chuyển đổi mạng L2

Bộ chuyển RJ45 L2 thông minh với 18 cổng

Số lượng cổng: 16 cổng LAN và 2 khe cắm SFP+
Máy chủ RADIUS được tích hợp để quản lý bảo mật nâng cao
Hỗ trợ sử dụng ứng dụng Yamaha Lan Monitor

SWR2310-10GBộ chuyển đổi mạng L2

Bộ chuyển RJ45 L2 thông minh với 10 cổng

Số lượng cổng: 8 cổng LAN và 2 khe cắm SFP
Máy chủ RADIUS được tích hợp để quản lý bảo mật nâng cao
Hỗ trợ sử dụng ứng dụng Yamaha Lan Monitor

Options

SFP-SWRT-LRMô-đun SFP+

Mô-đun SFP+ cho mạng âm thanh 10Gbps

Khoảng cách truyền tối đa: 10km*
Dây cáp tương thích: Cáp quang Single-mode (9/125μm)
Tiêu chuẩn quy định: IEEE802.3ae, 10GBASE-LR
Đầu nối: Đầu nối LC 2 chạc
Bước sóng quang: 1,310nm
Hỗ trợ cho SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
*Hiệu suất sản phẩm có thể không đúng với thông số kỹ thuật nếu cáp quang hoặc phụ kiện không đủ tiêu chuẩn.

SFP-SWRT-SRMô-đun SFP+

Mô-đun SFP+ cho mạng âm thanh 10Gbps

Khoảng cách truyền tải tối đa: OM1 (62.5/125μm): 33m, OM2 (50/125μm): 82m, OM3 (50/125μm): 300m, OM4 (50/125μm): 400m
Dây cáp tương thích: Cáp quang Multi-mode (50/125μm, 62,5/125μm)
Tiêu chuẩn quy định: IEEE802.3ae, 10GBASE-SR
Đầu nối: Đầu nối LC 2 chạc
Bước sóng quang: 850nm
Hỗ trợ cho SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT

SFP-SWRG-LXMô-đun SFP

SFP module cho dòng SWX/SWR switches

Khoảng cách truyền tối đa: 10km*
Dây cáp tương thích: Cáp quang Single-mode (9/125μm)
Tiêu chuẩn quy định: IEEE802.3z, 1000BASE-LX
Đầu nối: Đầu nối LC 2 chạc
Bước sóng quang: 1,310nm
Hỗ trợ cho SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
*Hiệu suất sản phẩm có thể không đúng với thông số kỹ thuật nếu cáp quang hoặc phụ kiện không đủ tiêu chuẩn.

SFP-SWRG-SXMô-đun SFP

SFP module cho dòng SWX/SWR switches

Khoảng cách truyền tối đa: 550m (50/125μm) / 300m (62.5/125μm)*
Dây cáp tương thích: Cáp quang Multi-mode (50/125μm, 62,5/125μm)
Tiêu chuẩn quy định: IEEE802.3z, 1000BASE-SX
Đầu nối: Đầu nối LC 2 chạc
Bước sóng quang: 850nm
Hỗ trợ cho SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
*Hiệu suất sản phẩm có thể không đúng với thông số kỹ thuật nếu cáp quang hoặc phụ kiện không đủ tiêu chuẩn.

DAC-SWRT-3M

Cáp gắn trực tiếp cho mạng âm thanh 10Gbps

Cáp Twinax 30AWG, Bị động
Chiều dài cáp: 3m
Hỗ trợ cho SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT

DAC-SWRT-1M

Cáp gắn trực tiếp cho mạng âm thanh 10Gbps

Cáp Twinax 30AWG, Bị động
Chiều dài cáp: 1m
Hỗ trợ cho SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT

RK-SWR

Phụ kiện gắn rack cho dòng switch SWX và SWR

Kích thước: D 482,6 mm x R 300 mm x C 44mm
Trọng lượng: 1,7kg
Dành cho SWR2311P-10G, SWR2310-10G, SWX2210P-10G, SWR2100P-10G

WK-SWR

Phụ kiện gắn tường dành cho switch dòng SWX và SWR

Kích thước: D 249 mm x R 3,3 mm x C 270mm
Trọng lượng: 0,37kg
Hỗ trợ cho SWR2311P-10G / SWR2310-10G / SWR2310-18GT / SWX2210P-10G / SWX2100P-10G
Bộ switch có thể gắn lên tường hoặc trần nhà với độ cao không quá 2m*
*KHÔNG lắp đặt để cổng LAN hướng lên trên hoặc xuống dưới.

Tính năng

Hệ thống Dante an toàn, thông minh phù hợp để lắp đặt với quy mô lớn

Dòng sản phẩm Switch Yamaha SWR dùng các loại Switch layer 2 cao cấp để lắp đặt cố định, đã được mở rộng nhằm mang tới nhiều lựa chọn về chủng loại cho nhiều phạm vi ứng dụng hơn. Ngoài chức năng VLAN, mẫu SWR2310-28GT và SWR2310-18GT mới còn có số lượng cổng nhiều hơn và thêm các tính năng khác như cổng uplink 10G để truyền đường dài các dữ liệu 96 kHz đa kênh, khiến các mẫu này trở thành lựa chọn lý tưởng cho các hoạt động cơ bản cần ổn định, an toàn trong hệ thống quy mô lớn. Như với các bộ chuyển SWR/SWP khác, phần mềm Yamaha LAN Monitor giúp người dùng có thể nhìn trực quan trong việc theo dõi trạng thái hệ thống, và cài đặt hệ thống Dante dễ dàng.

Các mẫu đa cổng hỗ trợ 10Gbps giúp các hoạt động cơ bản diễn ra ổn định

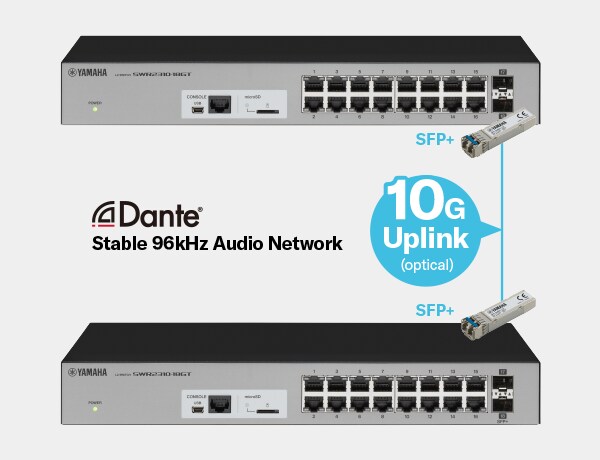

Được bố trí nhiều cổng và có cổng uplink 10G có thể dùng để truyền dữ liệu 96kHz đa kênh qua khoảng cách lớn, mẫu bộ chuyển đổi SWR2310-28GT và SWR2310-18GT là thiết kế nhằm hỗ trợ tối thiểu hệ thống được hoạt động ổn định, an toàn. Các mô-đun nhỏ SFP-SWRT-SR và SFP-SWRT-LR có thể lắp theo nhu cầu cho phép trao đổi các dữ liệu 96 kHz đa kênh trên đường dài một cách đáng tin cậy, phạm vi lên tới 10 km, và mẫu SFP-SWRT-LR có thể nâng cao hiệu quả đáng kể, sự chắc chắn và linh hoạt cho các lắp đặt trong khu vực thương mại, nhà hát, sân vận động và các công trình lắp đặt quy mô lớn khác.

Tối ưu hóa Dante chỉ bằng một nhấp chuột

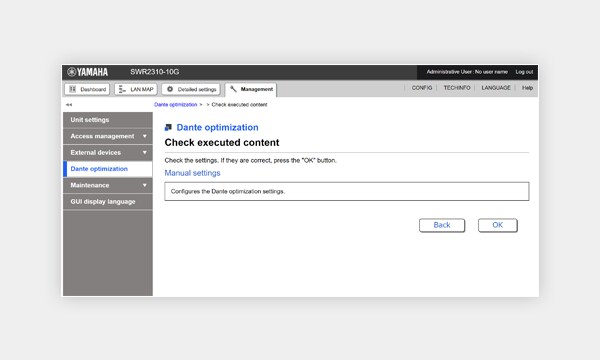

Cài đặt IGMP và QoS cho các bộ chuyển đổi SWR có thể được tự động tối ưu hóa cho hoạt động của mạng Dante bằng cách nhấp vào nút “Tối ưu hóa Dante” trong Giao diện đồ họa người dùng GUI dựa trên nền web. Các cài đặt mạng này không quan trọng trong các hệ thống đơn giản, nhưng cấu hình phù hợp là vô cùng cần thiết để đảm bảo sự ổn định tối đa trong các mạng Dante lớn hơn.

Giao diện đồ họa người dùng trên Web (SWR2310 Dữ liệu kỹ thuật)

Quản lý bảo mật thông minh

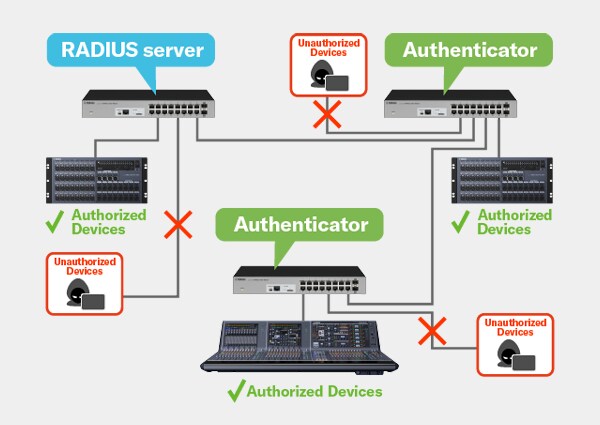

Tính năng VLAN được bổ sung cho dòng SWR2310 chính là tính năng máy chủ được tích hợp RADIUS . Bằng cách thiết lập một bộ chuyển đổi như 1 máy chủ có tích hợp RADIUS để liên kết các bộ switch khác, hệ thống có thể chặn việc truy cập mạng trái phép một cách hiệu quả nhằm tăng cường bảo mật, ngay cả khi lắp đặt với quy mô lớn và phức tạp. Thiết bị có thể được cài đặt chính xác một cách nhanh chóng và dễ dàng thông qua Giao diện đồ họa người dùng dựa trên nền web.

Giao diện đồ họa người dùng trên Web (SWR2310 Dữ liệu kỹ thuật)

Khả năng nhìn bao quát mạng và Quản lý thông minh (Yamaha LAN Monitor)

Quản lý mạng Dante hiệu quả phụ thuộc vào một loạt các thông số như lưu lượng mạng, trạng thái chuyển mạch, và thông tin thiết bị Dante cá nhân. Ứng dụng Yamaha LAN Monitor chuyên dụng cung cấp một cái nhìn toàn diện trên một màn hình về tất cả các thông số cần thiết khi sử dụng với các bộ chuyển mạch dòng SWP/SWR/SWX. Chúng tôi gọi kiểu giao diện đồ họa này là “hiển thị mạng.” Bạn thậm chí có thể chụp lại trạng thái mạng bình thường và thiết lập cảnh báo để thông báo nếu bất kỳ thông số nào thay đổi, từ đó giúp xác định và giải quyết vấn đề nhanh chóng và dễ dàng. Ứng dụng Dante Controller cũng có thể được khởi chạy từ Yamaha LAN Monitor chỉ với một cú nhấp chuột, cung cấp giải pháp mạng Dante toàn diện trên một máy tính duy nhất.

Nhấn vào đây để biết thêm thông tin Yamaha LAN Monitor.

Lựa chọn cho thiết kế và lắp đặt hệ thống linh hoạt

Có một số lựa chọn có thể đi kèm với cho dòng SWR, bao gồm giá đỡ và giá treo tường, hỗ trợ lắp đặt ở nhiều vị trí khác nhau và các mô-đun SFP cho phép liên lạc khoảng cách xa để có thể lắp đặt và cài đặt hệ thống tổng một cách linh hoạt. Biểu đồ dưới đây liệt kê các lựa chọn khả dụng cho từng dòng trong bộ switch SWR.

Accessories → Switches ↓	SFP-SWRT-LR (SFP+ module)	SFP-SWRT-SR (SFP+ module)	SFP-SWRG-LX (SFP module)	SFP-SWRG-SX (SFP module)	DAC-SWRT-3M (Direct Attached Cable)	DAC-SWRT-1M (Direct Attached Cable)	RK-SWR (Rack-mount)	WK-SWR (Wall-mount)
SWX3220-16TMs
SWX3220-16MT
SWX2322P-16MT
SWX2320-16MT
SWX2310P-28GT
SWR2310-28GT
SWR2310-18GT
SWR2310-10G
SWR2311P-10G
SWX2210P-10G
SWR2100P-10G
SWR2100P-5G

* Giá đỡ đã kèm trong mẫu SWR2310-18GT / SWR2310-28GT

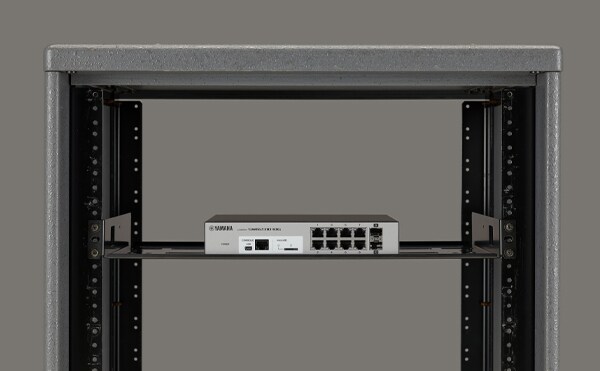

Lắp đặt tủ rack (SWR2310-10G + RK-SWR)

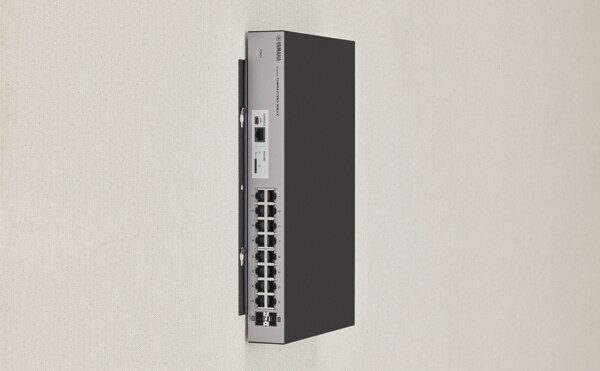

Lắp đặt treo tường (SWR2310-18GT + WK-SWR)

* WK-SWR có thể được gắn lên tường hoặc trần nhà với độ cao không quá 2m

*KHÔNG lắp đặt để cổng LAN hướng lên trên hoặc xuống dưới

Hệ thống

Sơ đồ mẫu

- Hệ thống thử nghiệm này cho phòng hội nghị gồm có cả hệ thống dự hội nghị từ xa, được lắp đặt dựa vào bộ xử lý tín hiệu kỹ thuật số, cho phép chia sẻ các nội dung được nói trong hội nghị đến các điểm ở xa.

- Vì đầu vào và đầu ra kết nối với nhau qua mạng, nên hiệu quả của việc quản lý được cải thiện, đồng nghĩa với bạn chỉ cần 1 chiếc máy tính cũng có thể thiết lập cài đặt và cả khắc phục sự cố nếu có.

- Hệ thống này đã được thiết kế để tối ưu âm thanh cho các cuộc họp và hội nghị, tận dụng hệ thống VXL1-16P hoàn hảo để đảm bảo ngay cả ở phía cuối phòng cũng nghe được âm thanh đủ lớn và rõ ràng.

- Bằng cách thiết lập một thiết bị switch làm RADIUS server và liên kết các thiết bị switch khác, bạn có thể chặn truy cập mạng trái phép một cách hiệu quả để tăng cường bảo mật.
