SWP1

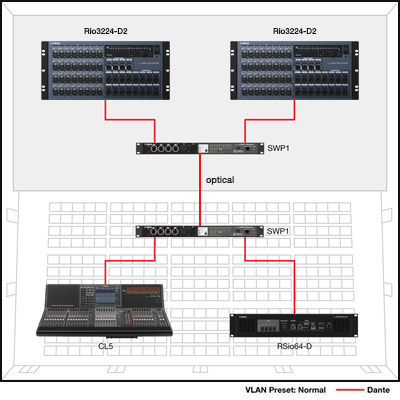

Simple Dante networks are not difficult to set up and operate, but as network complexity grows the switches used need to be optimized for Dante operation in order to achieve maximum stability. Setting up QoS, IGMP Snooping, and other parameters on an intelligent switch can be a complex task, requiring specialized knowledge that is more the domain of IT technicians than audio engineers. The SWP1 series allows a Dante optimized setup to be recalled by simply flipping one DIP switch. No expertise or training is required.

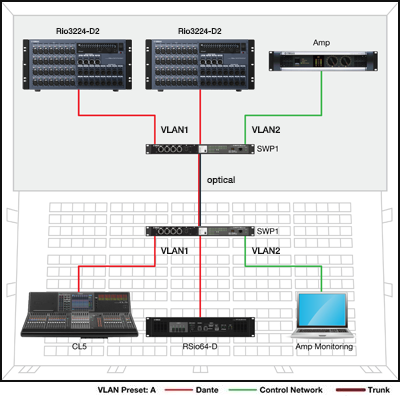

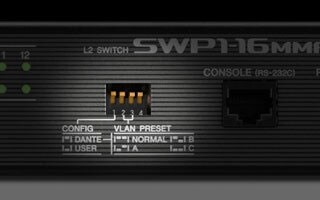

A truly efficient network should be able to handle multiple services simultaneously: Dante communication, StageMix and other smart device functions, computer software that allows digital mixer or power amplifier control, and perhaps more. But the more communication you combine on one network, the greater the chance for interference and problems. The use of virtual VLAN domains to isolate the various types of data is the ideal solution, but this type of setup also requires some IT expertise. The SWP1 series includes three VLAN presets that can be simply selected via a DIP switch. There’s also a USER mode that allows fully customized VLAN setup.

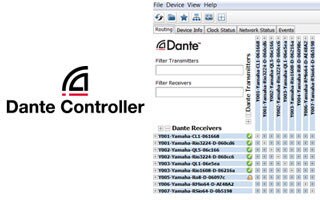

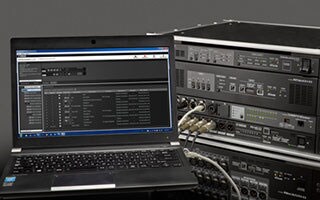

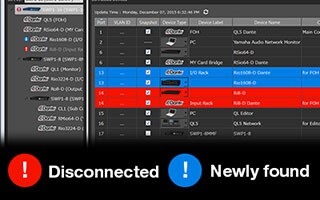

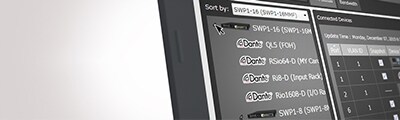

Việc quản lý mạng Dante hiệu quả phụ thuộc vào nhiều tham số như lưu lượng mạng, trạng thái bộ chuyển đổi và thông tin của các thiết bị Dante riêng lẻ. Ứng dụng Yamaha LAN Monitor chuyên dụng cho phép theo dõi toàn diện tất cả các thông số cần thiết trên một màn hình duy nhất khi được sử dụng với bộ chuyển Hệ SWP1. Chúng tôi gọi quan sát trực quan này là “kiểm soát bao quát mạng".Bạn thậm chí có thể lưu trạng thái mạng ổn định và đặt thông báo để báo bạn biết nếu có bất kỳ thông số nào thay đổi, nhờ đó có thể xác định và giải quyết tình huống nhanh chóng và dễ dàng. Ứng dụng Dante Controller cũng có thể được khởi chạy từ Yamaha LAN Monitor chỉ bằng một cú nhấp chuột, mang lại giải pháp tổng thể về mạng Dante trên duy nhất một máy tính.

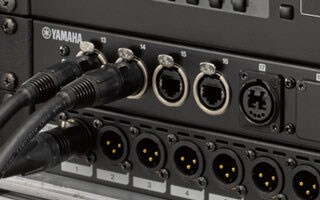

Reliability is essential in live sound applications. Nothing can be allowed to interrupt the show. Conventional network switches usually have RJ45 connectors to match the connectors on the computers to which they will be connected, but the SWP1 series features durable, reliable etherCON connectors that are directly compatible with the etherCON connectors on Yamaha CL/QL series consoles and other Dante capable devices.

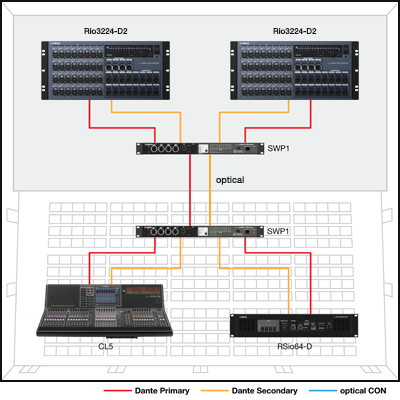

The SWP1-8MMF and SWP1-16MMF include multi-mode fiber capable opticalCON connectors. Both models allow transmission over distances of up to 300 meters. The optional MMF-SWP1 optical fiber module can be added to allow two optical fiber cables to be run for redundant connection. Rapid spanning tree protocol (RSTP) is also supported for redundant connections.

SWP1 series switches include an XLR-4-32 type EXT DC INPUT connector in addition to the standard AC IN connector. +24V DC supplied to the EXT DC INPUT connector provides redundant power that can keep the device running if a problem occurs in the AC supply. For further reliability the AC connector is a locking type (V-Lock) that minimizes the possibility of accidental disconnection.

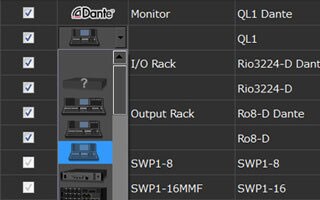

Để hiểu được nhiều bộ chuyển đổi được lắp đặt tại những vị trí khác nhau kết nối với nhau như thế nào, và các thiết bị mạng kết nối như thế nào với các bộ chuyển đổi đó là một nhiệm vụ khó khăn và cần nhiều thời gian. Yamaha LAN Monitor hiển thị rõ cấu trúc liên kết mạng tổng thể, cung cấp cho người dùng cái nhìn toàn diện về cách các bộ chuyển đổi và thiết bị mạng Dante được kết nối với nhau. Chỉ cần kết nối máy tính với bộ chuyển đổi thuộc hệ SWP1 gần nhất và chạy phần mềm Yamaha LAN Monitor.
