RSio64-DTủ Rack I/O
RSio64-D là một giao diện âm thanh có khả năng chuyển đổi giữa định dạng Dante và Mini-YGDAI, hỗ trợ lên đến 64 input và 64 output.
Tính năng
Nhóm card Mini-YGDAI mở rộng trên mạng Dante
RSio64-D, phụ kiện bổ sung mới nhất cho dòng R, là giao diện âm thanh có thể chuyển đổi giữa định dạng Dante và Mini-YGDAI với tối đa 64 đầu vào và 64 đầu ra. Với khả năng định tuyến linh hoạt. Bốn khe cắm card Mini-YGDAI cho phép các card thuộc nhiều định dạng đầu vào/đầu ra cũng như các chức năng xử lý kết nối với mạng Dante cho âm thanh sân khấu, phát sóng, thu âm, hậu kỳ, và các ứng dụng khác. RSio64-D cũng hỗ trợ thiết lập từ xa cho các bàn điều khiển hệ CL và QL.
Compatibility cards
-
Linh hoạt Sẵn sàng cho nhiều ứng dụng khác nhau

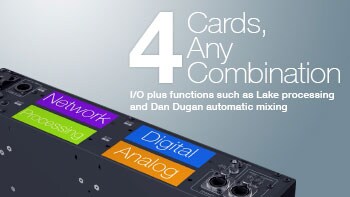

Thẻ Mini-YGDAI mang đến nhiều tùy chọn I/O và xử lý
Hơn 30 loại thẻ Mini-YGDAI có thể được sử dụng với RSio64-D. Không chỉ bao gồm các thẻ I/O hỗ trợ các định dạng như AES/EBU hay ADAT, mà còn có các thẻ xử lý cung cấp các tính năng mạnh mẽ như Lake processing và Dan Dugan automatic mixing.

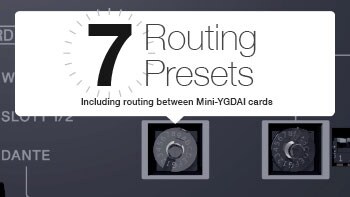

Bảy preset định tuyến tổng quát, bao gồm định tuyến giữa các thẻ Mini-YGDAI
Để RSio64-D trở thành bộ chuyển đổi định dạng và bộ định tuyến tiện lợi hơn, thiết bị được tích hợp sẵn bảy preset định tuyến cơ bản, bao gồm cả định tuyến giữa các thẻ Mini-YGDAI. Công tắc xoay trên bảng điều khiển phía trước cho phép chọn trực tiếp giữa các tùy chọn như định tuyến một-một giữa Dante/Mini-YGDAI, định tuyến phân nhánh giữa Mini-YGDAI/Mini-YGDAI, và các phương án khác phù hợp với nhiều ứng dụng. Ngoài ra, thiết bị còn hỗ trợ một thiết lập tùy chỉnh do người dùng lập trình.
-
Độ tin cậy cao Không gián đoạn

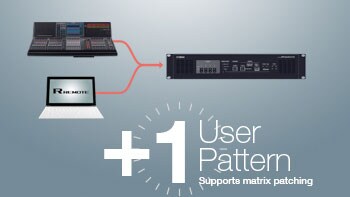

Hỗ trợ matrix patching từ R Remote V3 hoặc bàn trộn CL/QL series
Khi sử dụng với phần mềm R Remote hoặc bàn trộn CL/QL series, RSio64-D hỗ trợ matrix patching, cho phép thiết lập các cấu hình định tuyến phức tạp theo nhu cầu.

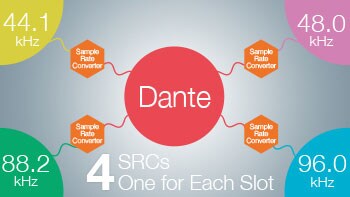

Bộ chuyển đổi tần số lấy mẫu cho cả bốn slot Mini-YGDAI
Đồng bộ word clock có thể trở thành vấn đề khi kết nối giữa các định dạng âm thanh khác nhau. Mỗi slot Mini-YGDAI đều được trang bị bộ chuyển đổi tần số lấy mẫu (SRC), cho phép kết nối các thiết bị hoạt động trên các word clock khác nhau mà không gây nhiễu hoặc gián đoạn tín hiệu.

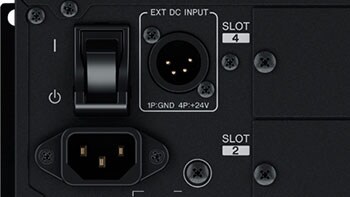

EXT DC INPUT cho nguồn điện dự phòng
Ngoài đầu nối AC IN chính, thiết bị còn hỗ trợ nguồn DC +24V bên ngoài, có thể kết nối qua đầu nối EXT DC INPUT loại XLR-4-32 để làm nguồn dự phòng cho bộ nguồn chính bên trong. Đầu vào AC chính cũng được trang bị ổ cắm khóa (V-Lock), giúp ngăn chặn tình trạng rút nhầm dây nguồn.

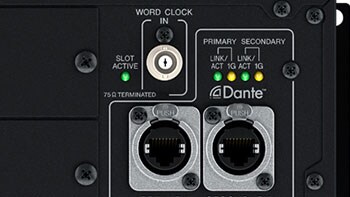

Hỗ trợ Dante redundancy
Thiết bị có độ tin cậy cao, hỗ trợ đầy đủ Dante primary và secondary network redundancy, giúp xây dựng một hệ thống ổn định và không gián đoạn. Nếu dây cáp bị rút nhầm hoặc switch mạng gặp sự cố, hệ thống vẫn tiếp tục hoạt động mà không ảnh hưởng đến tín hiệu âm thanh. Trong trường hợp không cần redundancy, các cổng primary và secondary có thể được cấu hình để kết nối daisy-chain một cách nhanh chóng và dễ dàng.
Hệ thống
-
RSio64-D tương thích với toàn bộ dòng Mini-YGDAI card của Yamaha, đi kèm bảy preset routing và một cấu hình routing tùy chỉnh, giúp thiết bị trở thành một thành phần quan trọng trong vô số ứng dụng khác nhau.
RSio64-D tương thích với toàn bộ dòng Mini-YGDAI card của Yamaha, đi kèm bảy preset routing và một cấu hình routing tùy chỉnh, giúp thiết bị trở thành một thành phần quan trọng trong vô số ứng dụng khác nhau.
Ví dụ 1: Kết nối với amp rack và bộ thu RF
Khi lắp bốn MY16-AE AES/EBU cards, tín hiệu AES/EBU đầu ra từ bộ thu RF có thể được chuyển đổi sang Dante và truyền đến bàn trộn CL hoặc QL series. Đồng thời, tín hiệu Dante cũng có thể được chuyển đổi ngược lại thành AES/EBU để kết nối với ampli công suất có đầu vào kỹ thuật số. Mỗi slot của RSio64-D đều được trang bị bộ chuyển đổi tần số lấy mẫu (SRC), cho phép các thiết bị có word clock khác nhau kết nối mà không gây gián đoạn tín hiệu hoặc làm tăng nhiễu
Ví dụ 2: Xử lý Lake 1
Trong ví dụ này, các thẻ xử lý MY8-LAKE được lắp ở slot 1 và 3, trong khi các thẻ MY8-DA96 được lắp ở slot 2 và 4. Với thiết lập này, tín hiệu Dante từ bàn điều khiển CL hoặc QL series có thể được gửi đến các thẻ MY8-LAKE, sau đó đồng thời xuất ra qua Dante, các đầu ra AES/EBU của thẻ MY8-LAKE, và các đầu ra analog của thẻ MY8-DA96 sau khi được xử lý.
* Bộ chuyển đổi tần số lấy mẫu (SRC) trên RSio64-D không thể sử dụng với đầu vào AES/EBU của MY8-LAKE. Nếu muốn sử dụng đầu vào AES/EBU của MY8-LAKE, cần đồng bộ hóa word clock.
Ví dụ 3: Xử lý Lake 2
RSio64-D có thể được sử dụng như một bộ xử lý Lake độc lập với đầu vào/đầu ra analog và digital nếu các thẻ MY8-LAKE được lắp ở slot 1 và 3, trong khi các thẻ MY8-ADDA96 được lắp ở slot 2 và 4. Thiết lập này cũng cho phép tín hiệu đầu vào analog được kết nối với mạng Dante.
* Bộ chuyển đổi tần số lấy mẫu (SRC) trên RSio64-D không thể sử dụng với đầu vào AES/EBU của MY8-LAKE. Nếu muốn sử dụng đầu vào AES/EBU của MY8-LAKE, cần đồng bộ
Ví dụ 4: Cầu nối EtherSound và AVIOM
Thẻ AVIOM16/O-Y1 được lắp ở slot 1 cho phép kết nối với hệ thống monitor cá nhân. Nếu một thẻ MY16-ES64 EtherSound cũng được lắp ở slot 2, trong khi các thẻ mở rộng MY16-EX được lắp ở slot 3 và 4, hệ thống có thể chuyển đổi đồng thời giữa Dante và EtherSound. Bộ chuyển đổi tần số lấy mẫu (SRC) trên mỗi slot của RSio64-D giúp kết nối tín hiệu Dante và EtherSound có word clock khác nhau mà không gây gián đoạn tín hiệu hay tăng nhiễu.
Ví dụ 5: Video I/O
Bốn thẻ MY8-SDI-ED (embed/de-embed) có thể được lắp vào các slot của RSio64-D để thực hiện chuyển đổi hai chiều giữa Dante và tín hiệu HD-SDI/SD-SDI. Bộ chuyển đổi tần số lấy mẫu (SRC) trên mỗi slot của RSio64-D giúp kết nối các thiết bị hoạt động trên word clock khác nhau mà không gây gián đoạn tín hiệu hay tăng nhiễu.
