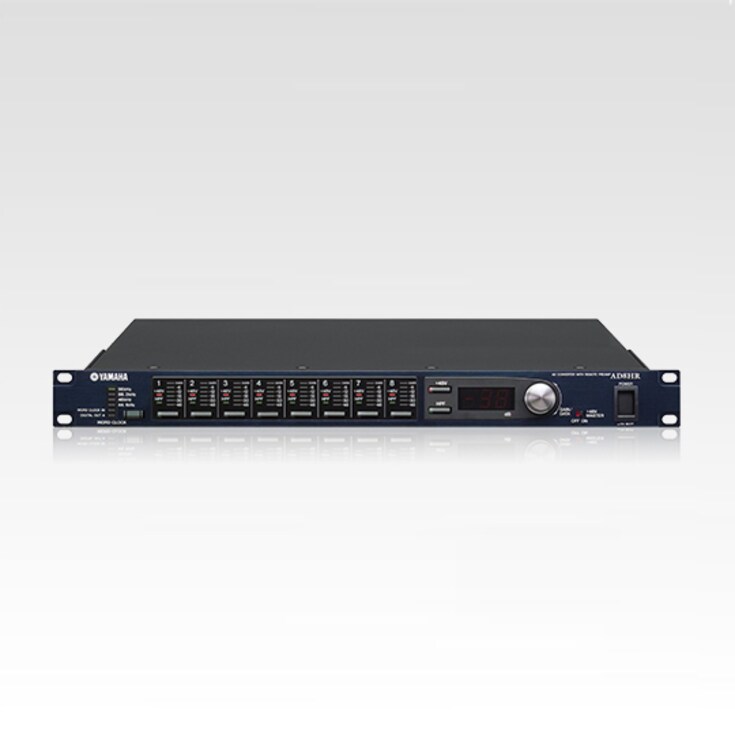

Preamp (bộ tiền khuếch đại) micro 8 kênh có thể điều khiển từ xa này và bộ chuyển đổi 24-bit/96-kHz AD sử dụng công nghệ preamp cho micro thừa hưởng từ dòng sản phẩm PM5000.
- Microphone preamplifier technology inherited from the PM5000 analog live sound console for unsurpassed sound quality.
- Microphone preamplifier gain can be remotely controlled in steps of 1 dB from compatible Yamaha digital mixing consoles.
- High-pass filter with remotely controllable cutoff frequency on each channel.
- Remotely switchable phantom power supply.
- Up to 255 AD8HRs can be daisy-chained for massive input capacity.
- AES/EBU digital connection to digital mixing console minimizes the need for analog cabling.
- Tám đầu kết nối XLR và kết nối D-Sub AES/EBU trong Thiết kế 1U nén
- Dual output connectors enable 2 x 8-channel digital audio output in the AES/EBU format.
- Remote control can be implemented via RS422 or switchable PC/RS422 nine-pin terminals.
Tính năng
Remotely controllable 8-channel AD converter and preamplifier with 96 kHz processing.
Với AD8HR, Yamaha giới thiệu một thế hệ mới của bộ chuyển đổi AD/preamp micro điều khiển từ xa 8 kênh kết hợp chất lượng âm thanh tuyệt hảo với sự sở hữu các chức năng cải tiến trong một thiết bị kích thước giá kệ 1U nhỏ gọn. AD8HR có thể được sử dụng với bộ trộn âm kỹ thuật số của Yamaha chẳng hạn như PM5D, DM2000 và DM1000, cung cấp bộ khuyếch đại trước micro chất lượng cao với mạnh analog bắt nguồn từ bộ trộn âm analog PM5000. Đầu ra âm thanh kỹ thuật số AD8HRp qua bộ chuyển đổi 24-bit/96-kHz AD hiệu suất cao, và kết nối kỹ thuật số đơn giản cho phép tăng âm, lọc âm và kiểm soát công suất ảo từ bộ trộn âm!
Chất lượng âm thanh tuyệt vời với tốc độ mẫu lên tới 96 kHz
Các bộ khuếch đại đầu đóng vai trò thiết yếu trong việc quyết định chất lượng âm thanh của bất kỳ bộ biến đổi tương tự - số và đó là lý do tại sao chúng tôi chọn mạch được sử dụng trong điều khiển trộn tương tự PM5000 hiện đại đối với tám bộ tiền khuếch đại mi-crô của AD8HR. Chỉ lựa chọn và thực hiện các bộ phận tốt nhất hiện có để đạt được mô phỏng hoàn hảo nhờ xử lý kỹ thuật số 96-kHz. Chất lượng âm thanh phụ thuộc nhiều vào các thông số kỹ thuật, vì vậy các bài kiểm tra nghe nghiêm ngặt và khách quan được thực hiện với sự tham gia của các chuyên gia hàng đầu để hoàn tất thiết kế và đảm bảo rằng chỉ tín hiệu đầu vào với hầu hết các sắc thái tinh tế nhất nguyên vẹn sẽ xuất hiện tại đầu ra.
Điều khiển từ xa hỗ trợ tích hợp với các bộ trộn kỹ thuật số.
Việc đạt được bộ tiền khuếch đại microphone của AD8HR có thể được điều khiển từ xa trong các bước 1 dB từ bảng mix digital như DM2000 và DM1000*. Mỗi kênh cũng bao gồm bộ lọc lấy cao tần có tần suất đóng có thể điều khiển từ xa và một bộ cung cấp nguồn điện ảo có thể chuyển chế độ bật và tắt theo cùng một cách. Điều này giúp AD8HR có thể sử dụng như một hộp hoạt động từ xa. Bênh cạnh nhiều ưu điểm thiết thực, kết nối số giữa AD8HR và bảng mix digital thông qua cáp AES/EBU giúp giảm đến mức thấp nhất nhu cầu mắc dây tương tự mà có thể gây giảm chất lượng âm thanh trong kiểm tra và đơn giản sơ đồ mắc dây. Lên tới 255 AD8HR có thể được kết nối ngang hàng để cung cấp công suất cổng vào lớn. * DM2000 và DM1000 phải được nâng cấp lên phiên bản 2 để có thể sử dụng đầy đủ các chức năng này. Phiên bản 1.xx của phần mềm DM2000 hoặc DM1000 hỗ trợ để kiểm soát các bước 6 dB.
Tám đầu kết nối XLR và kết nối D-Sub AES/EBU trong Thiết kế 1U nén
nguyên cụm trong một thiết bị 1U tiết kiệm diện tích, AD8HR bao phủ toàn bộ phạm vi kết nối I/O tương tự và số. Và với bộ lọc lấy cao tần tích hợp và nguồn cung cấp năng lượng ảo, bộ chuyển đổi AD có đặc trưng là toàn bộ các tính năng bắt buộc đều hiệu quả và live mix linh hoạt. Bảng điều khiển phía trước và bộ điều khiển được thiết kế để thao tác nhanh và nhận dạng liên tục các yếu tố rất quan trọng trong tình huống trực tiếp. Mỗi đặc tính trong tám cổng vào của tấm phía sau rất đặc trưng và bộ kết nối XLR, và một cặp kết nối cổng ra số D-sub 25-pin AES/EBU là loại tiêu chuẩn. Các kết nối BNC có cổng vào và cổng ra đồng hồ quốc tế. AD8HR bao phủ mỗi bệ về kết nối số. Các tín hiệu vào có thể được tách thành hai đường tín hiệu ra song song sử dụng hai kết nối cổng ra số D-sub 25-pin AES/EBU, cho phép sử dụng một đường cho FOH và một đường để giám sát và ghi âm. Bên cạnh đó, có thể điều khiển từ xa thông qua RS422 hoặc kết nối 9 pin PC/RS422 có thể chuyển đổi.
* Thông số có thể thay đổi mà không cần thông báo trước. Màu sắc và hoàn thiện có thể khác so với sản phẩm thực tế.
