Dòng R(AD/DA): Thế hệ thứ 2

Các dòng sản phẩm

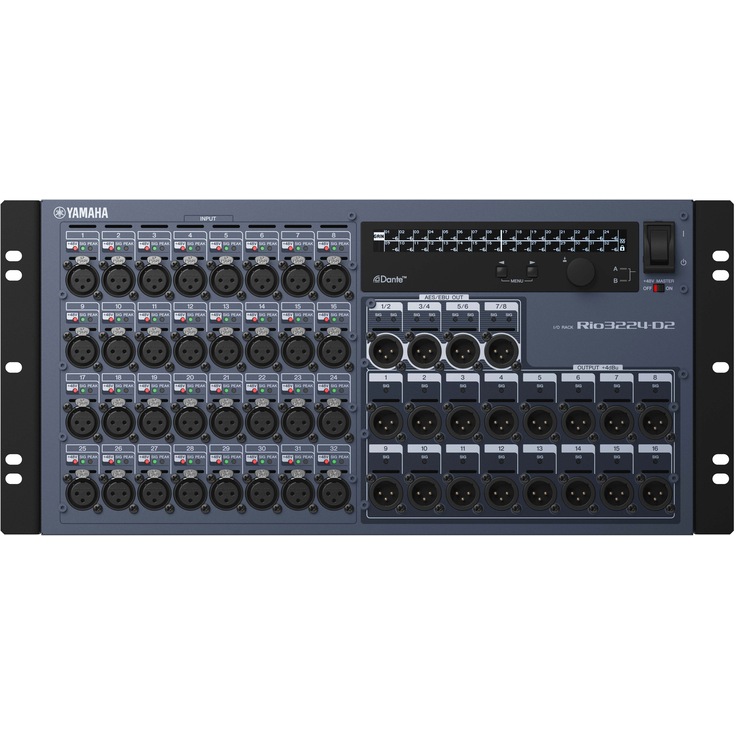

Rio3224-D2Tủ Rack I/O

Bộ nhập/xuất đa dụng, hiệu suất cao này tương thích với các dòng máy Yamaha hệ CL và QL cũng như dòng RIVAGE PM. Nó có 32 đầu vào analog, 16 đầu ra analog và tám đầu ra AES/EBU digital. Rio3224-D2 kết nối trực tiếp với mạng âm thanh digital Dante, cho phép linh hoạt điều chỉnh hệ thống. Bộ nguồn kép được tích hợp với độ bền cao và màn hình hiển thị ký tự/hình ảnh giúp người dùng dễ dàng theo dõi trực quan.

32 đầu vào analog và 16 đầu ra, trong đó có 8 đầu ra digital.
Cổng kết nối primary và secondary hỗ trợ cho cả chế độ redundant và nối tiếp.
Chế độ hiển thị tổng quát và hiển thị tập trung giúp kiểm soát âm lượng và các thông số khác.
Bộ nguồn kép được tích hợp giúp yên tâm khi sử dụng.
Công suất tiêu thụ: 120W
Kích thước (RxCxS): 480 x 220 x 368mm (18,9" x 8,7" x 14,5")
Trọng lượng thuần: 13,5 kg (29,8 lbs)

Rio1608-D2Tủ Rack I/O

Tủ rack I/O có sức chứa cao, với 16 đầu vào analog và 8 đầu ra analog, phù hợp với các dòng máy Yamaha hệ CL và QL cũng như dòng RIVAGE PM. Rio1608-D2 kết nối trực tiếp với mạng âm thanh gigital Dante, cho phép tạo cấu hình hệ thống linh hoạt. Bộ nguồn kép tích hợp giúp yên tâm sử dụng lâu dài và một màn hình hiển thị kiểu ký tự/hình ảnh giúp người dùng dễ dàng theo dõi trực quan.

16 đầu vào analog và 8 đầu ra.
Cổng kết nối primary và secondary hỗ trợ cho cả chế độ redundant và nối tiếp.
Chế độ hiển thị tổng quát và hiển thị tập trung giúp kiểm soát âm lượng và các thông số khác.
Bộ nguồn kép được tích hợp giúp yên tâm khi sử dụng.
Công suất tiêu thụ: 72W
Kích thước (RxCxS): 480 x 132 x 368mm (18,9" x 5,2" x 14,5")
Trọng lượng thuần: 9,6 kg (21,2 lbs)

Tính năng

Các bộ Rack I/O hỗ trợ Dante cải tiến về chất âm, sự bền bỉ và chất lượng Displays

Bộ Rio3224-D2 và Rio1608-D2 của Yamaha là các bộ Rack I/O chất lượng tích hợp mạng âm thanh Dante, được thiết kế và sản xuất để tạo ra chất âm trong trẻo vượt trội, theo triết lý “Natural Sound” của Yamaha, các bộ rack này đóng vai trò quan trọng trong việc hỗ trợ duy trì hiệu suất cao nhất cho bảng điều khiển, mang lại sự dễ dàng khi bố trí và kết hợp nhiều thiết bị, cho phép kết nối thiết bị dự phòng để đáp ứng độ tin cậy cao. Rio3224-D2 và Rio1608-D2 không chỉ sử dụng cho Hệ thống trộn âm kỹ thuật số RIVAGE PM7 mà hoàn toàn tương thích với các bảng điều khiển trộn âm kỹ thuật số dòng CL và QL, mang lại chất lượng âm thanh và hiệu suất tuyệt vời, tận dụng tối đa tiềm năng của mạng Dante.

Tutorial Video

Yamaha RIVAGE/CL/QL: How the New Rio-D2 Racks can improve your system!

Kevin Kimmel, Mixer Product Manager at Yamaha Corporation of America, introduces two new Dante equipped I/O Rack units: the Rio3224-D2 and Rio1608-D2. These I/O racks can be used with the new RIVAGE PM7 digital mixing system as well as current CL and QL series digital mixing consoles.

Chất lượng âm thanh RIVAGE PM Series nâng tầm sáng tạo

Triết lý âm thanh nhất quán của Yamaha trong hệ thống âm thanh biểu diễn trực tiếp được kế thừa trọn vẹn trong các I/O Rack Rio3224-D2 và Rio1608-D2, giúp tái tạo âm thanh sân khấu sạch sẽ trước khi được kỹ sư âm thanh xử lý theo ý muốn. Mạch analog từ các thế hệ Rio3224-D và Rio1608-D trước đây đã được cải tiến, mang đến một bước tiến mới trong triết lý “âm thanh tự nhiên” của Yamaha. Hiệu suất tổng thể được nâng cấp vượt trội, hoàn toàn xứng đáng với danh hiệu “RIVAGE PM series”.

Giao thức mạng Dante cho thiết lập hệ thống linh hoạt

Giao thức mạng Dante của Audinate mang đến sự linh hoạt tối đa trong thiết lập và cấu hình hệ thống. Với Dante, bạn có thể kết hợp nhiều thiết bị khác nhau tùy theo nhu cầu ứng dụng và đặt chúng ở vị trí thuận tiện nhất. Ngoài ra, hệ thống còn hỗ trợ dự phòng (redundancy), đảm bảo hoạt động liên tục ngay cả khi có sự cố xảy ra. Phần mềm Dante Controller cũng giúp kết nối và định tuyến tín hiệu giữa các thiết bị trên mạng một cách dễ dàng và linh hoạt.

Bên cạnh việc hỗ trợ tiêu chuẩn AES67 để tăng khả năng tương thích âm thanh qua IP, Dante còn tích hợp nhiều tính năng quan trọng như Dante Device Lock để ngăn chặn truy cập trái phép và Dante Domain Manager giúp quản lý người dùng hiệu quả với bảo mật phân cấp theo vai trò.*

* Để biết thêm thông tin về Dante Domain Manager, vui lòng truy cập trang web của Audinate.

Nguồn điện dự phòng kép và luồng không khí tối ưu, vận hành êm ái

Mất điện là một rủi ro lớn khi vận hành bất kỳ thiết bị I/O âm thanh nào. Rio3224-D2 và Rio1608-D2 đều được trang bị hệ thống nguồn điện dự phòng kép, giúp giảm thiểu nguy cơ gián đoạn trong quá trình biểu diễn. Nếu một nguồn gặp sự cố, hệ thống vẫn tiếp tục hoạt động bình thường miễn là nguồn thứ hai còn hoạt động. Ngoài ra, luồng không khí bên trong đã được thiết kế lại, giúp giảm tiếng ồn từ quạt làm mát, mang lại hiệu suất vận hành êm ái và ổn định hơn đáng kể.

Màn hình hiển thị ký tự và cải tiến điều khiển

Một nâng cấp đáng chú ý trên Rio3224-D2 và Rio1608-D2 là màn hình hiển thị ký tự và biểu tượng, thay vì chỉ sử dụng đèn LED cơ bản. Điều này giúp người dùng dễ dàng kiểm tra nhanh các thiết lập Dante, mức tín hiệu, gain, bộ lọc thông cao (HPF), nguồn phantom và nhiều thông số khác. Người dùng cũng có thể chỉnh sửa trực tiếp các thiết lập gain, HPF và nguồn phantom ngay trên giao diện của I/O Rack, đồng thời khóa các cài đặt này khi cần thiết. Ngoài ra, hệ thống còn hỗ trợ điều khiển từ xa thông qua phần mềm R Remote, mang đến sự linh hoạt tối đa trong quá trình vận hành.

Bù trừ kỹ thuật số cho thay đổi gain analog

Khi nhiều bàn trộn âm thanh được kết nối đến cùng một I/O Rack, việc thay đổi gain analog từ các bàn trộn khác nhau có thể dẫn đến kết quả không mong muốn và khó kiểm soát. Rio3224-D2 và Rio1608-D2 được trang bị tính năng Gain Compensation, giúp tự động điều chỉnh gain ở giai đoạn xử lý kỹ thuật số để bù trừ cho những thay đổi gain analog. Điều này đảm bảo tín hiệu âm thanh được gửi vào mạng luôn duy trì ở mức ổn định, tránh biến động ngoài ý muốn.

Hệ thống

Hệ thống RIVAGE PM: 96 kHz, Mạng Dante & TWINLANe

Trong hệ thống RIVAGE PM, người dùng có thể kết hợp và vận hành đồng thời các thiết bị Rio3224-D2/Rio1608-D2 kết nối qua Dante, cùng với các thiết bị RPio622/RPio222 kết nối qua TWINLANe. Một mạng Dante có thể hỗ trợ tối đa 24 thiết bị Dante, bao gồm Rio3224-D2/Rio1608-D2, trong khi mạng TWINLANe có thể kết nối lên đến 8 thiết bị RPio622/RPio222. Toàn bộ hệ thống có thể hoạt động ở tần số lấy mẫu 96 kHz.

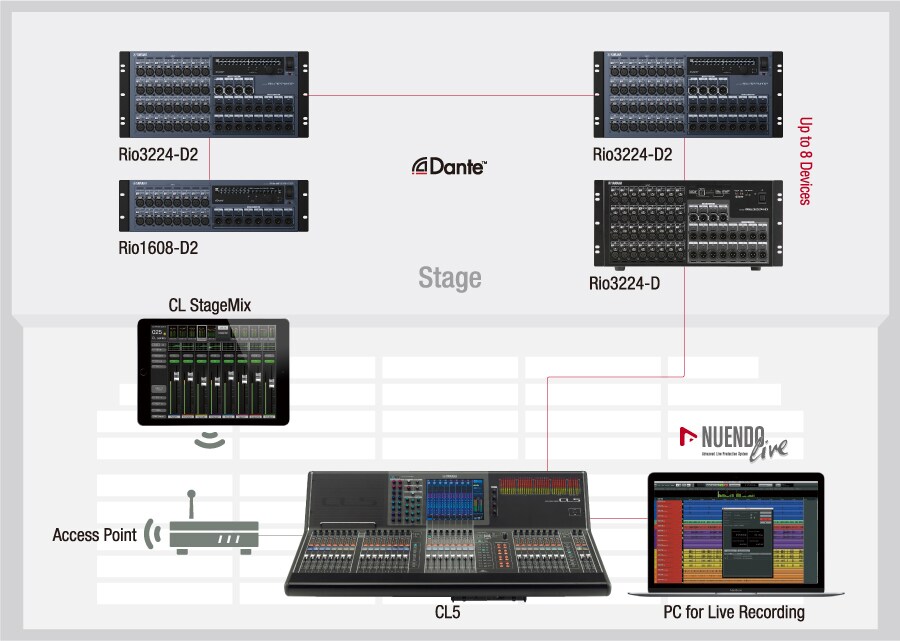

Hệ thống CL/QL: Tương thích ngược, Mạng Dante linh hoạt

Các thiết bị I/O Rack thế hệ thứ hai như Rio3224-D2 và Rio1608-D2 có thể được sử dụng cùng với các thiết bị Rio3224-D và Rio1608-D thế hệ đầu tiên trên cùng một mạng. Bên cạnh khả năng điều khiển từ xa qua bàn trộn kỹ thuật số CL hoặc QL series, Rio3224-D2 và Rio1608-D2 còn cho phép người dùng điều chỉnh trực tiếp nhiều thông số ngay trên giao diện I/O Rack. Điều này giúp kỹ thuật viên có thể xử lý nhanh các sự cố bất ngờ trực tiếp trên sân khấu mà không làm gián đoạn quy trình vận hành tại FOH (Front of House).
